实现上限频率至325GHz网络测量的新型毫米波变频器
录入：edatop.com 点击：
产品说明：
毫米波频率范围内的网络分析至今始终被限制在双端口测量。要对一些器件实现完整的多端口测量，例如耦合器，因为无法同时测量出耦合器所有的S参数，所以必须要通过多次连接完成测量。罗德与施瓦茨公司的ZVA系列四端口网络分析仪加上该公司提供的V, W 和J波段变频器第一次实现了上限频率至325 GHz的四端口网络测量。通过一次连接测量,立即可以得到所要用到的所有S参数，而且完整的多端口误差修正技术使得测量结果更加准确可靠。
除此之外，上述变频器还在动态范围方面提供了很好的性能，频率在75 GHz时的动态范围超过90 dB, 频率在325 GHz时的动态范围超过60 dB(典型值为80 dB)。如此好的指标甚至可以对高阻滤波器进行测量。输出功率可以进行调节，这使得对放大器等设备的测量更加方便。
上述的所有变频器都被整合到网络分析仪的硬件设备中，这就意味着可以对它们像网络分析仪的一个基本组成部分一样来操作，并有相应的图解来指导使用者进行变频器的连接。整套系统具有自动限幅的功能，以防止功率过大损害变频器。

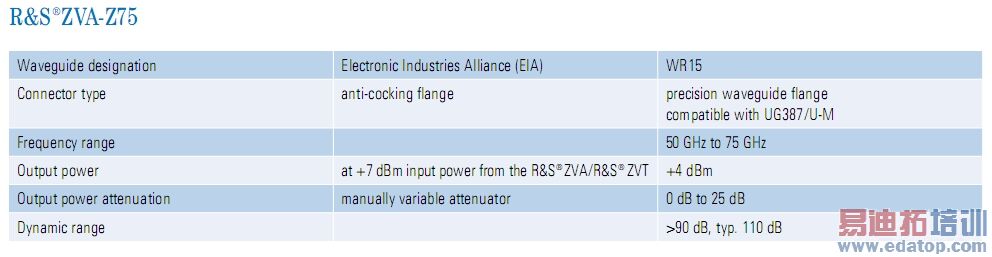

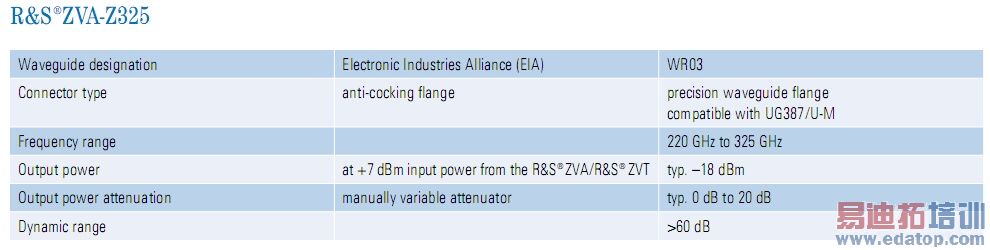

R&S ZVA-Z325 和ZVA-Z75毫米波变频器，ZV-WR03 和ZV-WR15校准箱现已上市。
