探讨使用transistent noise仿真 jitter noise

今天尝试着仿真jitter,因为以前用过transistent noise分析kT/C noise,这次也用同样的方法。
只是我个人的观点，希望大家能帮我看下这样对不对。
首先是jitter noise的定义，时钟抖动jitter可分为
1、周期抖动（period jitter），即rms(tn+1-tn-T)
2、周期间抖动（cycle to cycle jitter），即rms[(tn+2-tn+1)- (tn+1-tn)]
3、长时间累计抖动（time interval jitter），即rms(tn+1-nT)
ADC一般关心的是第三类噪声，
这里以一个反相器为例，给1GHz的理想时钟，测一下经过这个反相器之后的jitter noise
[attach]659892[/attach]

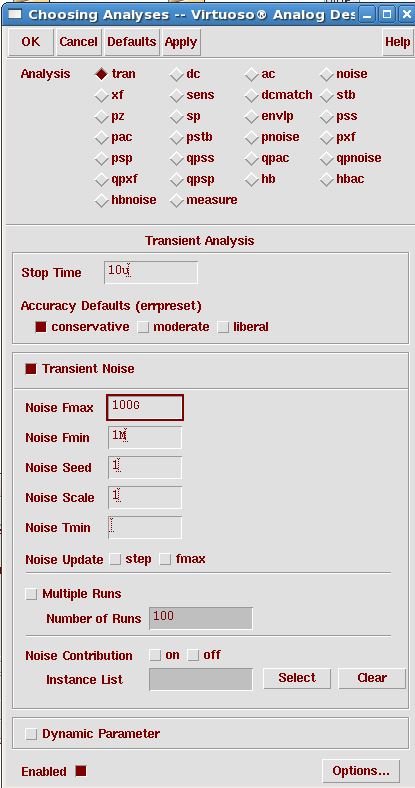

这里要设置的有
stop time ——取得长点准确点
fmin—— fmin>1/stop time
fmax—— 这个值越大越准确，但会让仿真时间变长（之前看到有帖子用fmax=fclk,我认为是不对的啊，噪声是在无穷的频带积分的——虽然因为电路自带滤波会让远处的噪声被滤掉，但fmax取大一点会更精确）这个多试几次就知道哪个值合适了。
这里我也是按仿真kT/C noise的经验，各位大神能否说说fmax应该怎么取。
seed—— 随便给个正整数
然后是caculator写好表达式用ocn语言导出，这里要注意小数点后多取几位，不然结果不精确

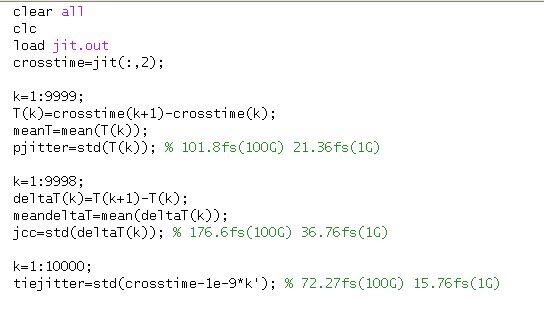

然后导入matlab处理一下

问题来了，fmax=1G和fmax=100G仿真出来的结果相差很多，fmax=100G的时候，jitter noise有100fs左右，一个反相器 jitter noise有100fs，这也太夸张了吧，求教俺哪里弄错了

transistent noise是什么仿真方式?
个人理解，“给1GHz的理想时钟，测一下经过这个反相器之后的jitter noise”，这么做等于是把反相器的噪声（1/f和沟道噪声）搬到1G的频带内，再在频带内积分获得输出噪声吧，这么做有什么意义么。

关注下关注下

    少了一张图..不会发图..

谢谢您的回复，我再去看看jitter是怎么产生的，看来必须要了解原理，不能盲目仿真。

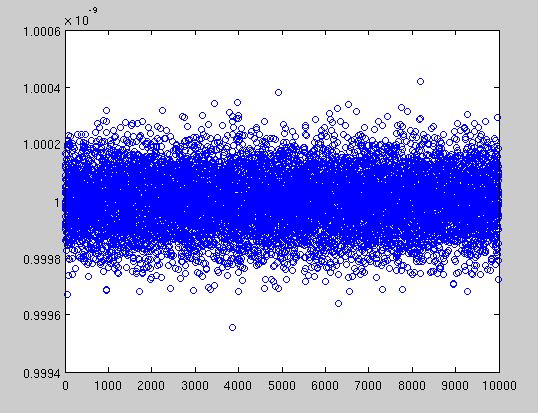

横坐标是cycle数，纵坐标是每个cycle的时长。

我试着仿真了一下，通过我一楼说的仿真方法发现jitter noise的值跟时钟频率几乎没有关系，
