有关MOS电压基准中阈值电压提取电路的设计
录入：edatop.com 阅读：

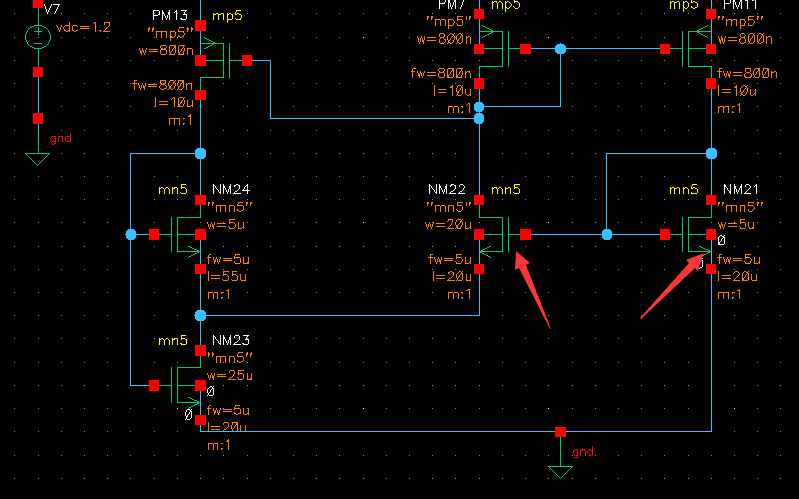

不知道有没有大神基于图1的电路实现阈值电压的提取电路做得CMOS电压基准电路的，图1中M3管工作在线性区，M4管工作在饱和区，只要设定M4管和M3管子的尺寸比例和K2的大小，即可是现实VGS3的温度曲线与预支电压的温度曲线一致。

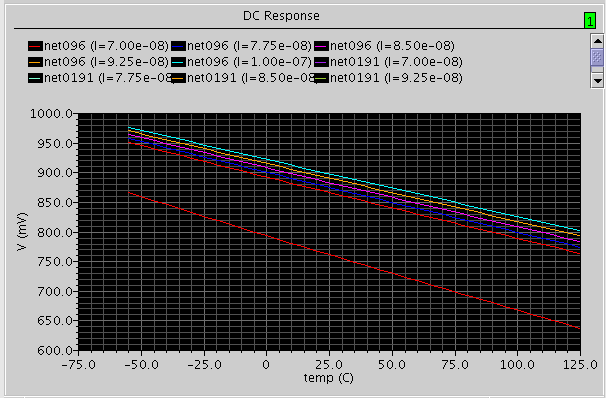

图2 位将K2设置为1，M4和M3管的尺寸比例为2，确定工作电流范围的仿真图，在设置好静态工作点后，输出电压的温度曲线与阈值电压的温度曲线一致，这一步结果还是对的
第三步，就是加入自己设置的电流源，并分别按图1连接，输出电压虽然还是负温度系数，但是远远偏离了设计值预支电压的温度曲线，斜率远远小于阈值电压的温度曲线斜率。
电流源是按照PTAT电流源的设置值设计的，现在不太理解是哪里出了问题，不知道该如何解决，望大神们多多指教，谢谢！
木有人做这个的么
