crystal的并联谐振频率与串联谐振频率

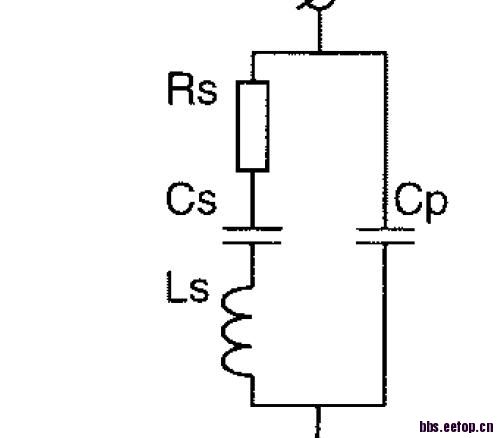

下图是石英晶振的等效电路图，可看作由Rs，Ls，Cs，Cp这四个device组成。
当crystal处于串联谐振状态时，其谐振频率只和Cs，Ls的数值有关。
当crystal处于并联谐振状态时，其谐振频率和Cs，Ls，Cp的数值都有关。
不知这样说是否确切?大家有没有设计过利用crystal并联谐振的振荡器?

你推导出这两个端点的阻抗Zin公式，然後Zin=minimum时freq为串连共振点，Zin=maximum时freq为并连共振点。

    了解.我算出并联谐振频率就是Cp和左边那路的等效电感共同决定的,但是发现这个结论与simulation不太一致.
simulation发现Cp电容的大小并不会影响并联谐振频率的大小

再SIM一下吧！串连与并联频率太近，AC SWEEP的RESOLUTION不够密，会导致你看不出来。
或者把RS改大一点，TANK Q就不会那么高，让Q<100应该会比较看得出来。

你到底想问啥，能不能问具体点

似乎在设计中是没用的概念。

一般情况下，crystal oscillator用的是并联模式，外接variable capacitors 来控制oscillator frequency.

good infor
