pll锁定时VCO的控制电压

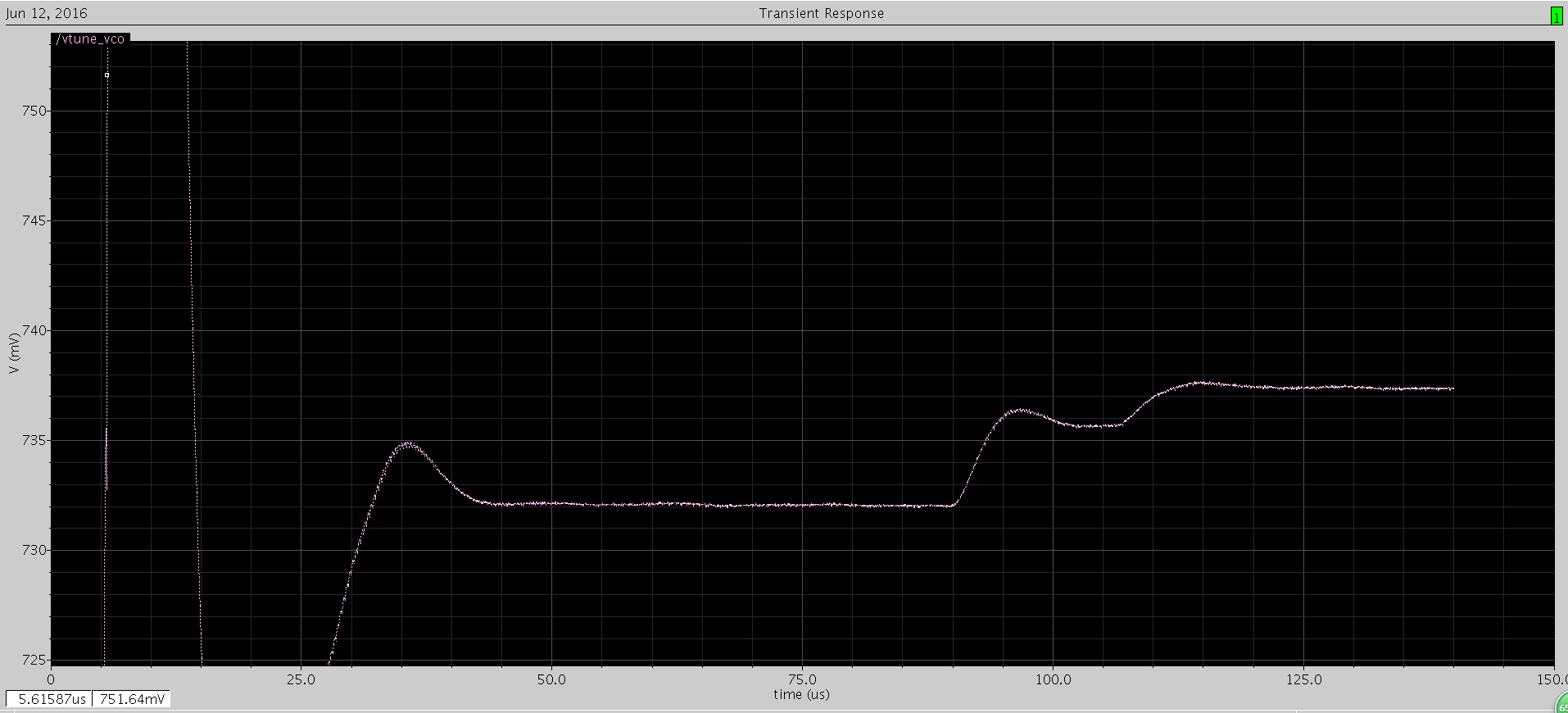

我仿真pll时VCO的控制电压曲线如下图（纵坐标是经过放大的），为什么它跟理论上的那种阻尼响应曲线差别那么大呢?本来在约50us时就基本上达到了稳定状态，为什么在90us时又突然跳起来了?这点怎么解释?
我根据什么判定pll是否已经锁定了呢?

表示很奇怪，仔细查看一下电路吧

   是查看各模块的环路参数是不是合理，还是查看各模块的功能是否正确呢?

90us那边是不是改变了环路的某个值，比如分频器?

没有啊，环路参数都是设定的固定值，并不是阶跃之类的信号。

同关注，会不会和仿真精度设置有关?

   我的VCO输出频率3GHz，tran步长设置的0.1ns   仿真精度就算有影响，也不该这么大吧?

   pll鉴相频率是多少?是否设置了锁定电压的范围?

   鉴相频率是指PFD的输入频率吗?这里是3.2M。   设置锁定电压的范围又是什么意思啊，请指教~

这样一个周期只有三个点，会不会精度不够?

    那很难解释这突变了

   LC VCO，当它的控制频率的电压Vt有范围限制的时候可能出现这种情况。你们用的是LC VCO吗。若不是，我就不知道了

   没错，是LC VCO。不过控制电压怎么会有限制呢，应该是0~Vdd都能调节的呀?

   我觉得应该还好吧，之前也仿过，也没出现这种情况~

   LC VCO的频率，是用电容阵列扩展的，电容阵列是由数字电路控制的，每更改一次数字，是有一个频率的，从图看大约为60us，VCO的频率控制电压，可以采用为0~VDD，但是，当电压为0或者VDD附近的时候，Kvco会变化比较大，另电流失配也会比较大，通常只取中间一段电压范围
大概要仿真等电压稳定超过60us，才可以认为PLL已经稳定了

   没错，我们用的的确是电容阵列的LC VCO，4位控制位产生16条调谐曲线。不过我仿真的时候控制字都是固定的，当前控制字对应的调谐曲线是包含所需频率的。也就是这个过程中并不存在不同曲线之间的跳变...

有没有前辈知道这是怎么回事呢，这几天被这个问题卡了好久了

Check loop bandwidth?

   您的意思是vtune的突然跳跃是由于这个时候环路带宽突然发生了变化吗?   比如?

是不是VCO后的负载loading 效应或者VCO的电压pulling?比如VCO 的LDO的输出电压正好在这个地方有变化?

环路带宽多少?
