差分电感Q值仿真

这个我还真会。呵呵！
首先仿真的时候只仿真半边就可以了。步骤是：
1、将center-tap接地，另一端接port。
2、进行S参数仿真(在spectreRF仿真器下哦。其他不晓得怎么做了哈)
3、在S参数结果查看的界面下，不要点击S参数，而是Z参数，分别得出Z参数的虚部和实部的波形，用虚部的波形除以实部的波形就得到了Q值。

你做RFIC吗?有时间可以QQ聊天32313339
哈哈哈哈哈哈

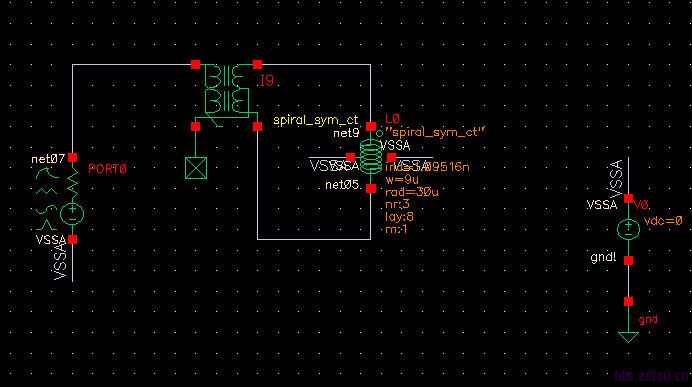

我觉得如果电感作差分接入用的话，仿真它的感值和Q值最好用差分激励。其实可以用analogLib 里面的ideal_balun把port的输出转成差分再接到电感两端，我在仿其它的差分输入电路时也是经常这样接，ideal_balun不会改变两边的阻抗大小，非常好用。

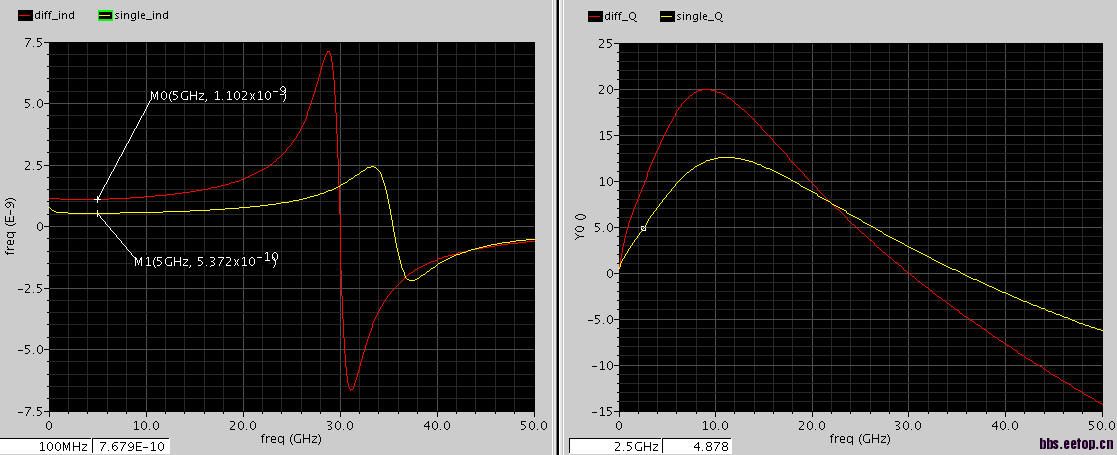

由于电感存在衬底的耦合电容与损耗，差分激励和单端激励得到的Q值是不一样的，self resonance 频率也是不一样的，感值也不完全是差分时的一半。当实际电路是差分接入电感时最好还是用差分激励，这样才能得到电感真实工作情况下的感值与Q值。我用tsmc0.13um库里的电感仿了一下，对比差分接入和单端接入（单端时，tap接地），感值和Q值的计算也是用2楼的方法，s参数的计算。可以看出这一点。

    非常感谢，困扰很久的问题解决了！

互感呢，怎么考虑,单看一端是不是会有问题呢，不好意思不是很清楚，用电磁仿真会不会好点

互感呢，怎么考虑,单看一端是不是会有问题呢，不好意思不是很清楚，用电磁仿真会不会好点

非常感谢，解决了我的一个大问题

你好port 怎么设置呢?谢谢

  借楼一问，大侠Cadence中利用sp simulation 如何仿真差分电感的输入阻抗，L值，以及Q值
port怎么加，center tap是接地的，那其他两个端如何设置呢，
多谢多谢

    如果是仿两端的非差分电感，其计算公式是不是：
    R=real（Z11）;
    L=image（Z11）/（2*pai*f）；
    Q=image（Z11）/real（Z11）；
    如果是差分电感，中间加了balun后，其计算公式有变化么?
    谢谢！

你好，请教两个问题。巴伦中间为什么接高阻?如过PORT直接接在差分电感两端（PORT一端不接地）是不是差分接法?

    严重同意，一般就是这样做的。
