PLL不锁定，求帮忙分析
录入：edatop.com 阅读：
目前在测一个2GHz 左右的PLL，一直不能锁定，VCO上的控制电压如图，请大家帮忙分析下原因。
参考时钟20MHz ，环路带宽10KHz，相位裕度50
参考时钟20MHz ，环路带宽10KHz，相位裕度50

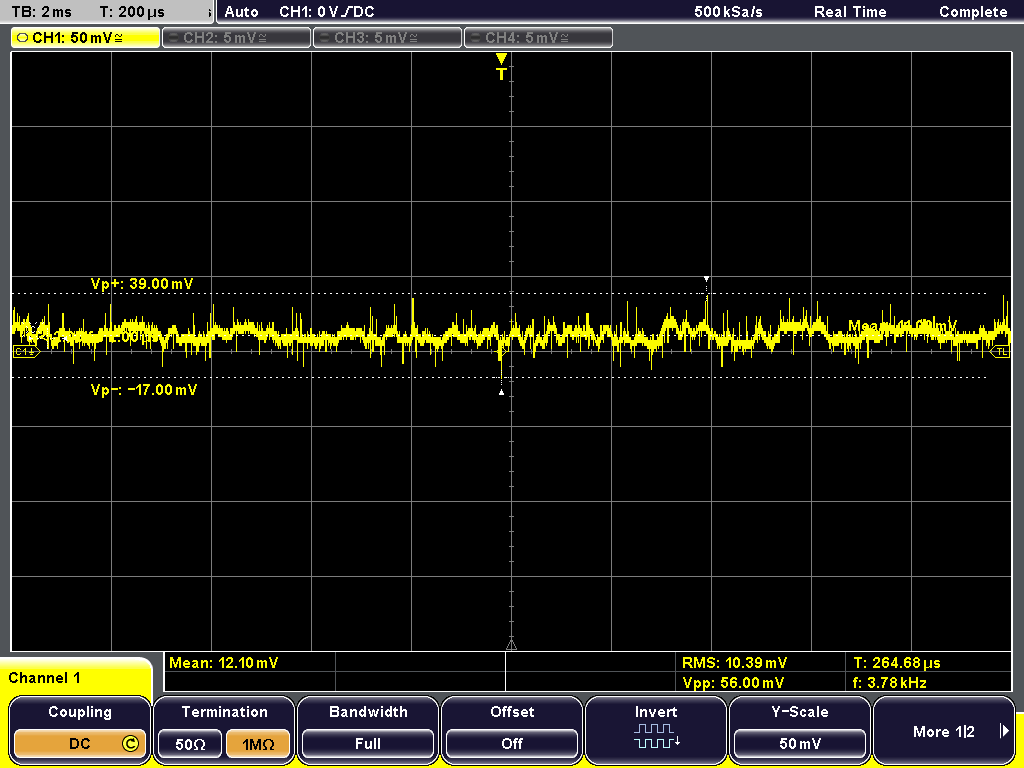

VCO控制电压

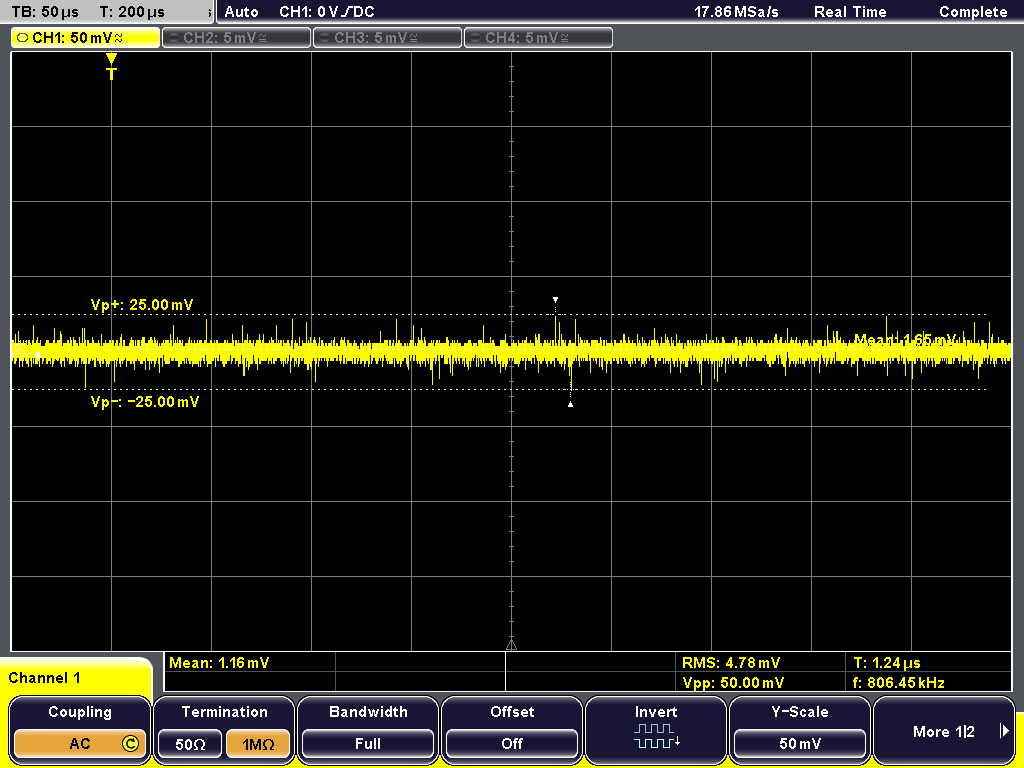

VCO控制电压
电压是零，是不是VCO频率偏高了?VCO控制频率的数字开关是不是最小了?
先确定子带，再调调cp电流，开环频率能固定吗
是我没说清楚，目前测试的情况是频率配置后是可以精确得到的，只是span打到1MHz时，频谱抖动的很厉害。然后观察VCO的控制电压，就如上面两张图了。至于控制电压等于0，是因为这是AC耦合，DC值大概在0.7V左右。
从第一张图可以看到，控制电压上大概有2KHz的一个抖动，现在就是不清楚这个2KHz的抖动是如何产生的
如果是杂散的话有可能是分数杂散，如果整数模式的话就有可能是电源FM调制VCO了。
