求助大神：DFC补偿的LDO疑问

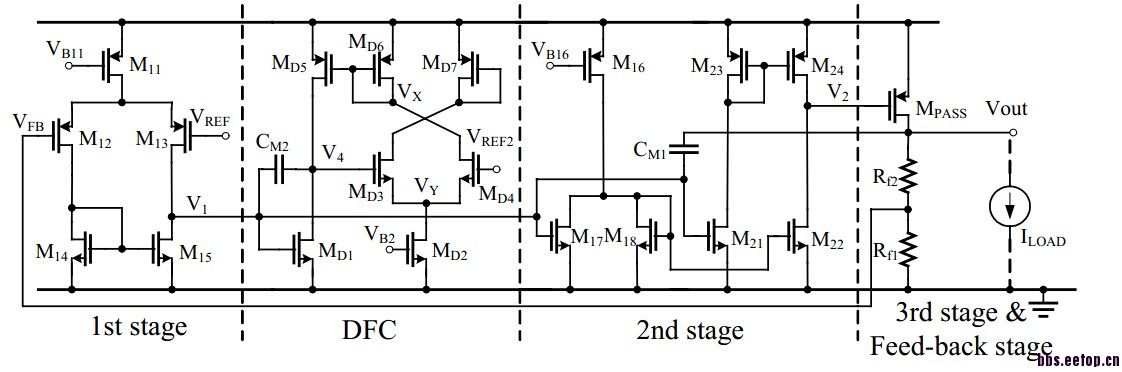

电路如上图所示，看完论文感到还是有些疑惑，问题如下：
1、电容CM2是什么作用啊?
2、如果没有电容CM2，仿真DFC模块，发现波特图上升，判断出零点首先出现。可是看不出这个零点从哪里来的?镜像零点与极点大致抵消，不应该是镜像零点啊
3、调整管栅端极点怎么算啊?还是ron//rop乘以Cgg吗?感觉论文中不是这么算的啊
4、电路的PSR仿真出来很好，低频时有-110dB,到1KHz时才开始上升，到10KHz时仍有-90dB。可是电路的主极点只有2Hz，LDO的PSR不是在主极点开始上升的吗?
这几天问题想了好久也没有想明白了，请大神指教，谢谢

顶，希望大神解答

顶，望解答

1. 电容CM2是改变阻尼系数，使得共轭极点最优化；
2. 米勒补偿电容会产生一个零点；
3. 调整管栅极点就是这么估算的，但是需要注意的是，这个不是主极点，主极点在第一级输出；
4. 不知道

   感谢您的回答。1、阻尼系数是由DFC模块中的gm4决定的吧?文章中说CM2唯一的作用是传输gm4V1电流，不明白是什么意思
2、我只仿了DFC模块，去掉CM2或者CM2很小的时候都是先出现左零点，感觉不像是miller电容产生的
3、嗯嗯，主极点是第一级输出端产生的。调整管栅端极点这么计算感觉也不太对啊，论文中和gray书中好像都没有这样计算。
再次感谢你的答复

求指教

   这个电路我仿过，基本上跟paper差不多，等回头有空来看看你的问题：）

   是啊，仿真结果是和paper差不多。可是不明白这些问题

   大神麻烦讲下你的第四点吧，多谢了。我在做一个LDO的时候一出现这样的疑惑。谢谢了！

   如果输出有5nF电容，你怎么补偿啊?
