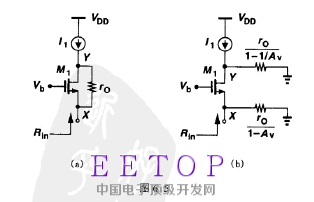

一个输入电阻的计算问题

miller

   难道密勒的使用就没有条件的吗?

书上说的条件是有多条信号通路。这个例子有两条信号通路。实际上只有一条信号通路也能用，只不过两个节点的增益要先算出来作为一个前提条件。

   嗯，是的。我明白了，谢谢。

黑匣子原理

    个人觉得等效的模型，其实就是在维持原电路的电流和电压不变的情况下，变换一种表达形式；
    原电路与等效电路，drain端流出的电流是相等的，source端流入的电流是相等的，就可以解释两者为何等效；
    （1）求Rin，现在source端加一个Vin，则通过共栅放大之后，在drain端就是Vin*Av；
    （2）所以，流过ro的电流为：Iro=Vin(Av-1)/R，方向从上到下，即流出drain端，流入source端;
    （3）将ro拆成两个部分，只需要遵循的原则是，流出drain端的电流Id不变，及流入source端的电流Is不变；
    （4）假设拆分之后，drain端到地的电阻为R1，则Vin*Av/R1=Iro，推出R1=ro/(1-1/Av);
    （5）假设拆分之后，source端到地的电阻为R2，则Vin/R2=-Iro，注意Iro需要加负号，因为是流入source端的，所以推出R2=ro/(1-Av)；一般的Av>1，所以，这时一个负电阻；

但是那个输入阻抗计算为何不要考虑Y端的密勒等效电阻呢

但是那个输入阻抗计算为何不要考虑Y端的密勒等效电阻呢，可以告知一下吗

ro已经断开，在X端加激励源，Y端对X端的输入电流不起作用了。

但如果用共栅极来计算的话，Y端的电阻在小信号模型里面还是有的吧，就像一个接地的负载RD一样

是不是密勒等效后必须视为二端口网络，而不能再用小信号模型?

好问题！。
