gm/Id曲线图疑问

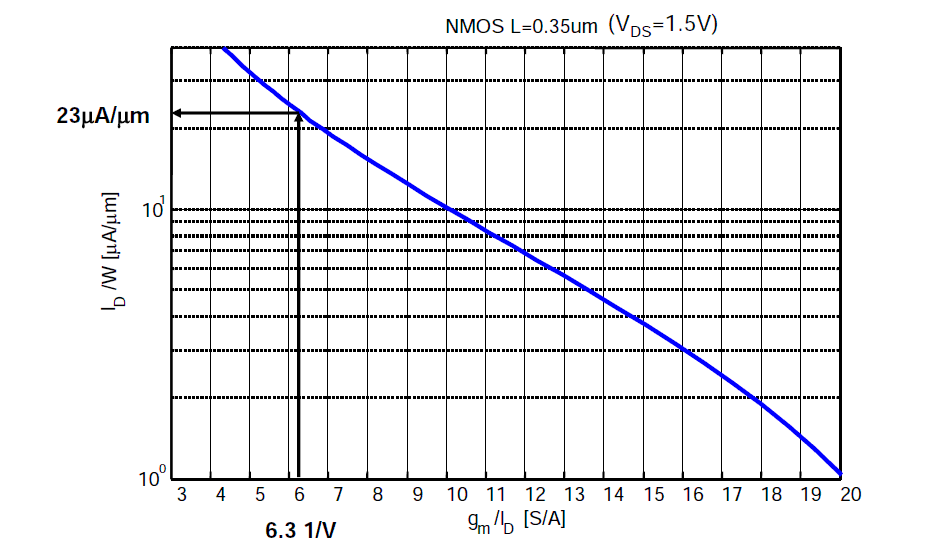

最近在学stanfordEE214的Analog Integrated Circuit Design，池宝勇的模拟集成电路与系统也提到gm/Id，我一直不明白它的晶体管电流密度（Id/w)随跨导效率（gm/Id）变化曲线是怎么通过HSPICE仿真得到的，求牛人解答

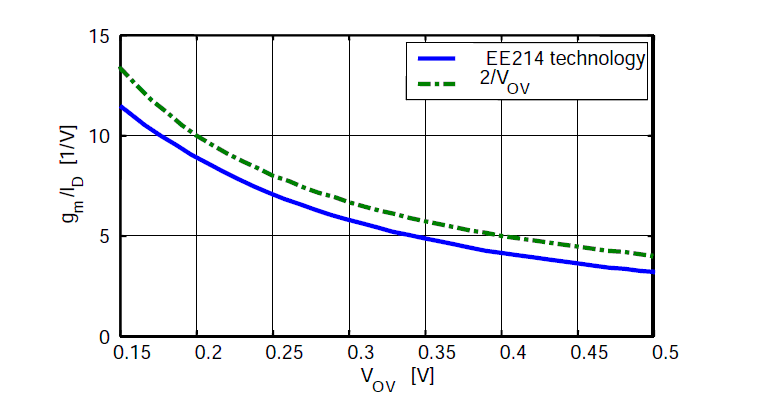

不好意思，图片有误

这可不一定是hspice得到的。
用hspice仿真得到多个点的数据，其它工具画图也可以啊。

我想知道用HSPICE可以得到吗?怎样得到?

    我想知道用HSPICE可以得到吗?怎样得到?

我没有试过,不过你sweep 电流,means算ID/W应该可以把

只知道用spectre如何得到，hspice不知道

。哈哈哈哈

    我知道了，还需要用到画图软件

还用啥画图软件啊?mos接成diode，Hspice sweep Id，然后用随便哪个波形软件, 跨导好像是lx9吧，用lx9(Mx)/Id，不就出来了，弄什么画图软件啊。

   这些图画出来很容易，如何更好应用到电路中要仔细思考！

很不错，学习了

stanford的图是用matlab画的

    不错。

hspice 跑 sweep
並要有畫圖和計算軟體吧
push~

可以用matlab画的 很简单的 我得到了 要的话可以联系我
这个图应该不是你画的吧

好学习了

K, fine thanks for the information

    definitely you are wrong

用一些波形查看/分析工具，比如说spice explorer也可以得到，我就是这么做的。matlab当然更强大，作这种曲线有杀鸡用宰牛刀之嫌。

学习了~

.dc i1 0 100u 1u
.probe par('gm(m1)/i(m1)')

nod
Hspice输出数据，matlab读取并plot
这是Murmann那种图的由来

    怎么得到?

nice...

    lx7

thanks for sharing

thank for sharing

请问这个图spectre里怎样得到啊?能具体的说下吗?谢谢

学习了。
