对输入输出共模电压的仿真不太懂额，求解释下图啊

    求解释啊

    求解释啊！

   仿共模输入范围应该是接单位增益，然后扫输入电压，在共模输入范围内输出与输入应该基本相等，并且偏置电流应该保持一个恒定的值。你这个图，显示的不同的vout值的曲线，没看懂。

输入共模电压范围是0.8-1.4V，是有原因的！
你用的是.18的工艺，电源电压1.8V，根据电路原理图，可以推算大致推算输入的共模信号的范围！
对于一般的基本差分对:最小输入共模电压是满足下面电流源负载管处于饱和工作区！最大输入共模电压是满足相应的输入管不能进入线性区，即输入管的饱和驱动电压刚好等于Vgs-Vth！
所以，我们在仿真输入输出共模电压，会指定一个输入范围

   若0.18um工艺下，如果放大器的共模电平为0.6V，如何使最小共模电平输入范围进一步扩大呢?也就是说是输入共模电平范围扩大为0.6V~X V?

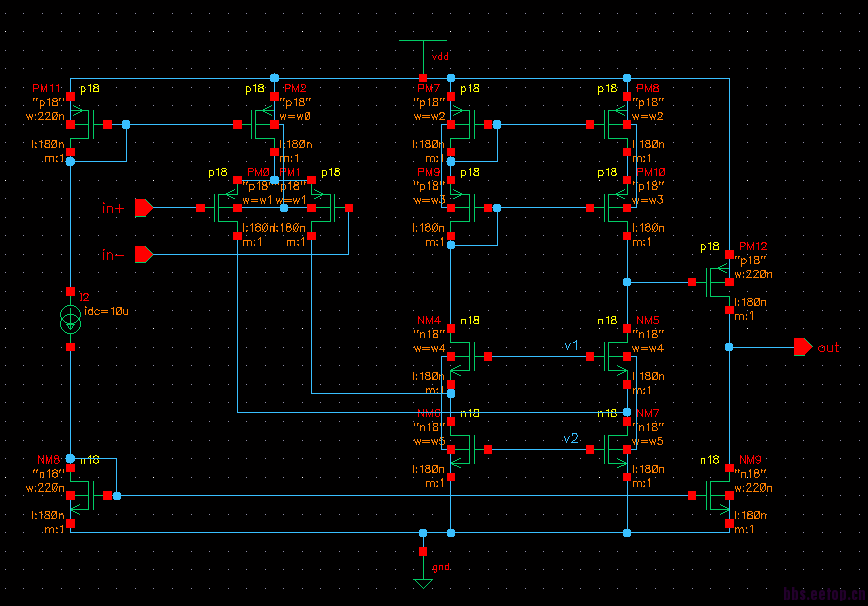

    用折叠式的P对管做输入

   这种结构可以吗?谢谢

    可以的

学习了！

学习了

看不出来你的这个结果显示共模输入电压为08-1.4,
