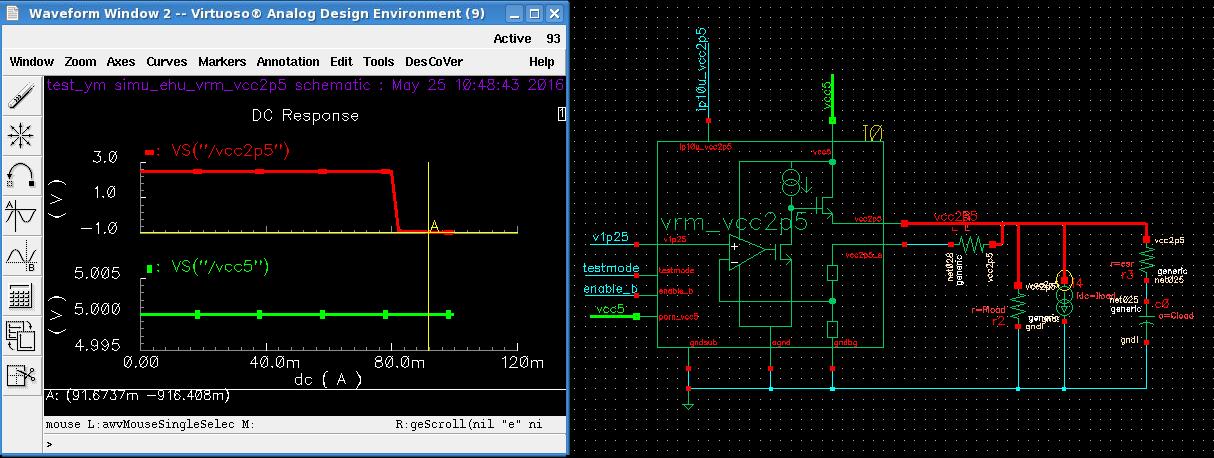

LDO regulator DC response问题

    下面两个图重复了，只需要看第一张图就可以，再次谢谢大家！

您要看輸出級的NMOS gate 電壓.
我猜你的輸出級的NMOS gate 在 80mA 時已經是VCC5,
LDO 沒辦法提供更大的電流給load了.
辦法是加大輸出級的Width.

不要用电流源做负载

楼上正解

电流最大流通能力就那么大，电压就那么高，电荷不够了，自然就表现出负值。你不用电流源模拟负载，改用电阻试试?根本得不到80mA，电压就为零了。而电流源是因为里边流过电流一定得是80mA，所以为了电荷守恒，输出只好强制成了负值。

用电阻扫

current Limit is 80mA

给LDO加负载用电流源呀?谁这么教你的?用电阻，电阻，电阻，重要的事情说三遍！还有你的稳定性还得重新仿真，记得用电阻！

lojie理解

感谢楼上各位的指导，谢谢大家！

请问仿真稳定性时应该用什么负载呢?电阻还是电流源?它们又有什么区别呢?谢谢！

   为什么一定要用电阻作负载?用电流源作负载会产生什么问题?请指教。

之前一直用电流源作负载的，没有考虑那么多。

同请教，如果不是出现小编这样输出能力不够的情况，用电流源会出现什么问题?  不能用的原因是什么。   谢谢

不要用理想的电流源做负载，自己用一个current mirror做负载，否则会出现很奇怪的现象，因为当你的负载能力达不到你给电流源设置的值时，理想电流源是不会关闭的，为了达到电流平衡，你的管子就会出现各种奇怪的现象；

    如果用电阻，不用电流源，请问该如何对LDO的变化的负载进行仿真呢?
    另外，在对LDO测试的时候，若在LDO的输出接一个电子负载，请问该电阻负载是类似一个电阻还是电流源?
    谢谢！

      记住这个重要的事情了，之前一直没有注意这个问题，在负载能力不够的情况下出现了问题也没有Care。 Thank you for your teaching！

    这个解释不错。赞一个！试了一下电阻模拟，在达不到高负载电流的情况，LDO的输出会失去调整功能，Vout下降，强制降低输出电流，电压降为零倒不至于。不过的确比用电流源仿真出现的负压那种情况直观的多了
