请大神帮忙看下轨到轨运放的结构是否合理
录入：edatop.com 阅读：

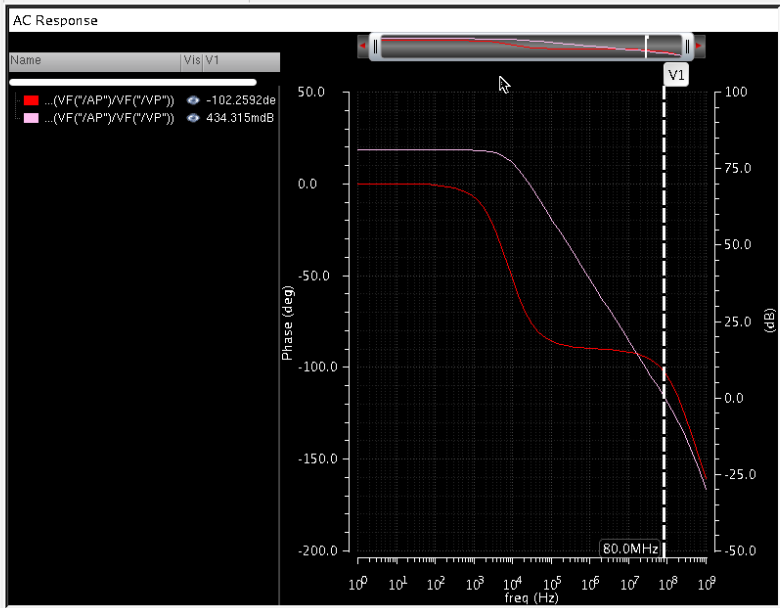

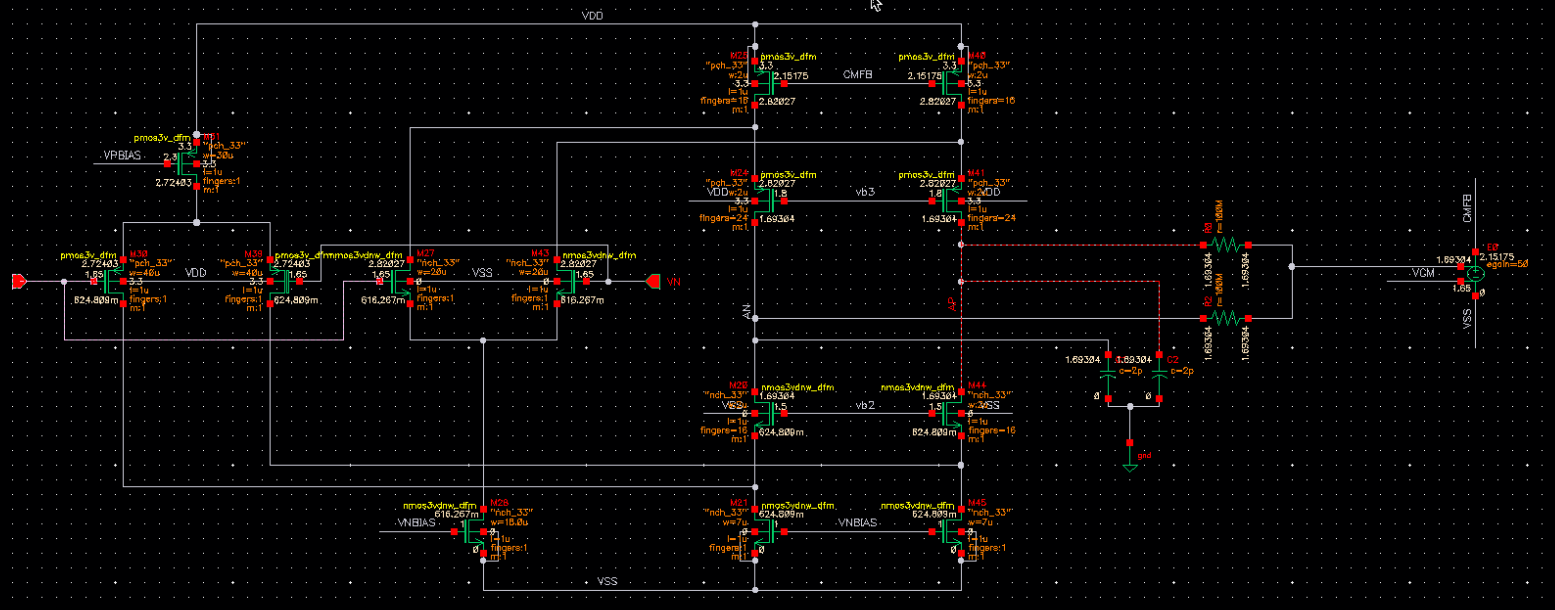

如图是现在做的一个轨到轨差分输出的运放，各项参数和输出幅度频率响应如图，奇怪的是为什么输出瞬态的相位和输入差别那么大?粗看一下，延迟125ns就是80M带宽，但是仿真结果延迟2us，为什么?
另外这是一个差分输出结构，请问单端输出的轨到轨电路会不会更常用一些?如果目的是在100KHz频率下将输入放大，应该选择单端还是双端?
请高手帮忙解答，不尽感激~

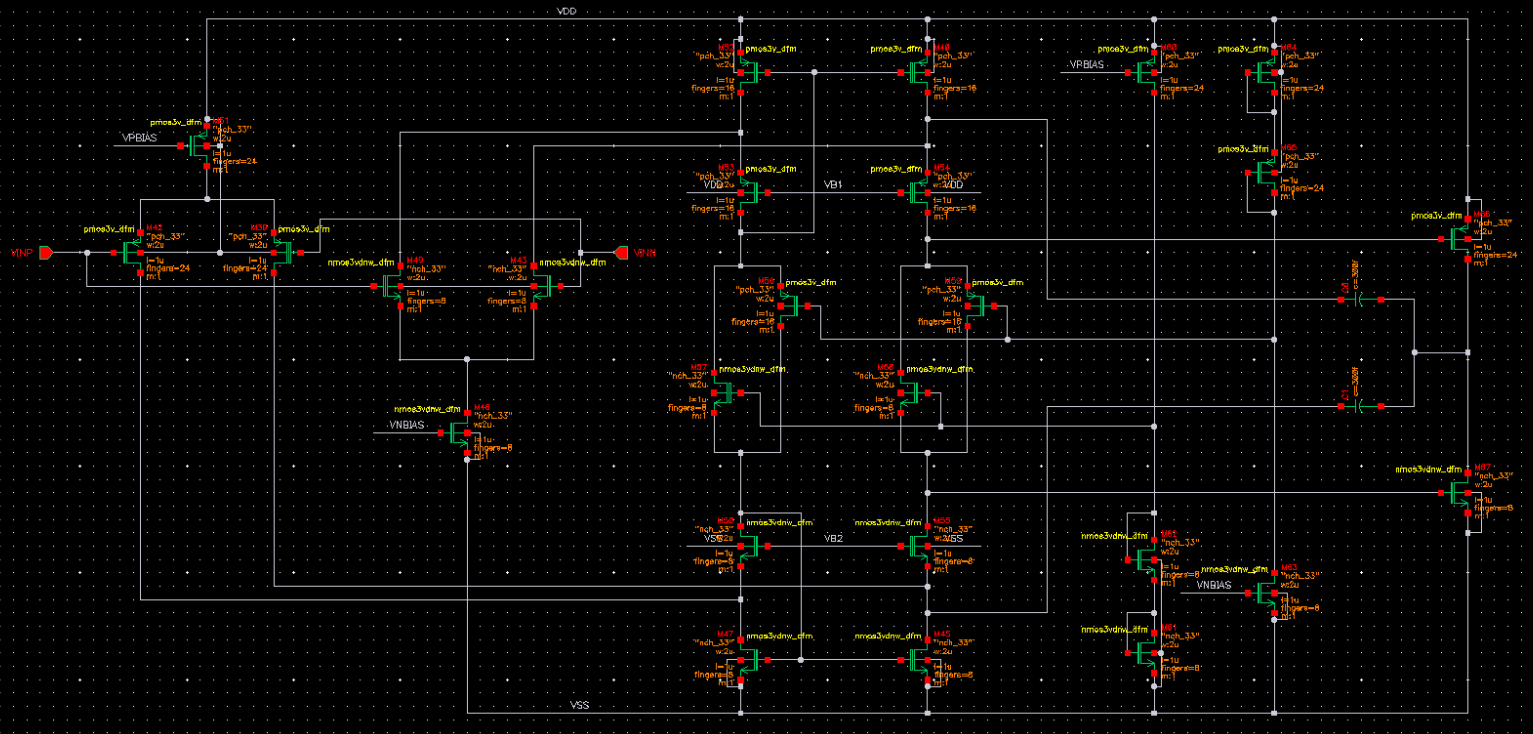

这是打算再调试的单端输出结构电路
你这个是进行的放大器开环仿真，延迟与-3dB带宽相关，而-3dB带宽俨然远小于80M，所以延迟us级正常；
至于哪种用的多，关键看应用场景，在一些高速差分系统中，多采用差分输入和差分输出；而在一些普通应用电路上，多应用单端输出
你都说了是运放了，还瞎搞。
谢谢大人~是开环仿真，在不改变负载的情况下，怎样增加-3dB带宽?
有什么建议请大神说出来，我们可以学习一下
运算放大器是不会在开环下使用的。
有人说你瞎搞还真有点那个意思
运放开环看-3dB没有太大意义，有一个叫增益带宽积的东西，等于开环增益*开环-3dB
开环增益是个不稳定的东西，受工艺电压温度变化，所以你想要的这个-3dB 的带宽会可能有几个数量级的变化
但实际中，大家并不太关心这个参数
