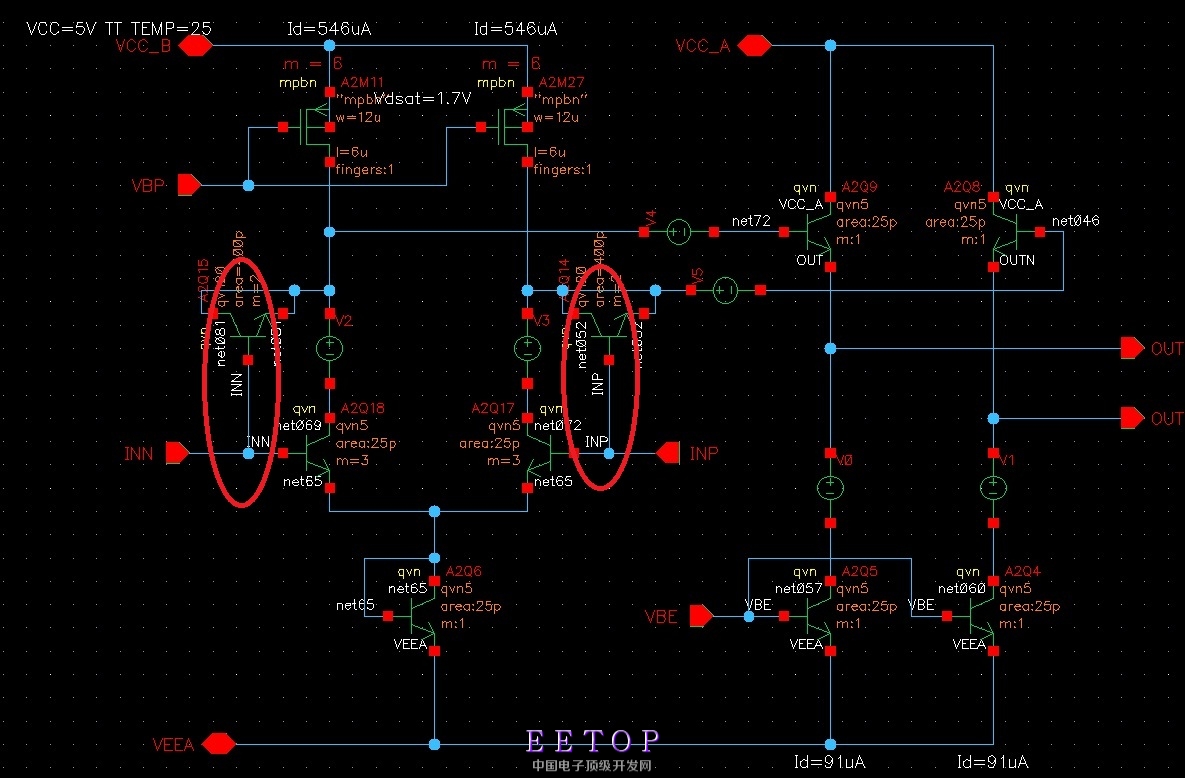

有见过用BJT的结电容做补偿用的么？

同上，显然不是电容。

   按照此理论的话，输出至少要比输入低2*VBE才行；可是实际接法是输出串联一个2K的电阻又回到输入了，实际上NPN管是被反偏了，而不是正向导通啊。

   实际应用中输出比输入电压高，所以NPN接成的二极管是反向连接的，不是正向导通的

   反向击穿电压呢?   这图是你提出来的还是别人画给你看的?
   在某工艺里齐纳二极管也是画成三极管的样子，只是连法像你画的那样。

   是找反向公司提图提出来的，别人推断是NPN三极管，可是我在电路上面看不出来有什么用途。如果是zener的话?我再来想想。

    分明是Dummy，用来Tune Input Current的。

   dummy 可能性大

恩，需要和版图对照。单独给你电路会误导

如果是DUMMY的话，发射极面积是相同的，但显然不同?个人觉得是齐纳管，限制输届摆幅，提升响应速度，

TI片子里见过，我当时也感觉是电容
