版图上rpoly电阻衬底接内部5V电源会出问题么？
录入：edatop.com 阅读：

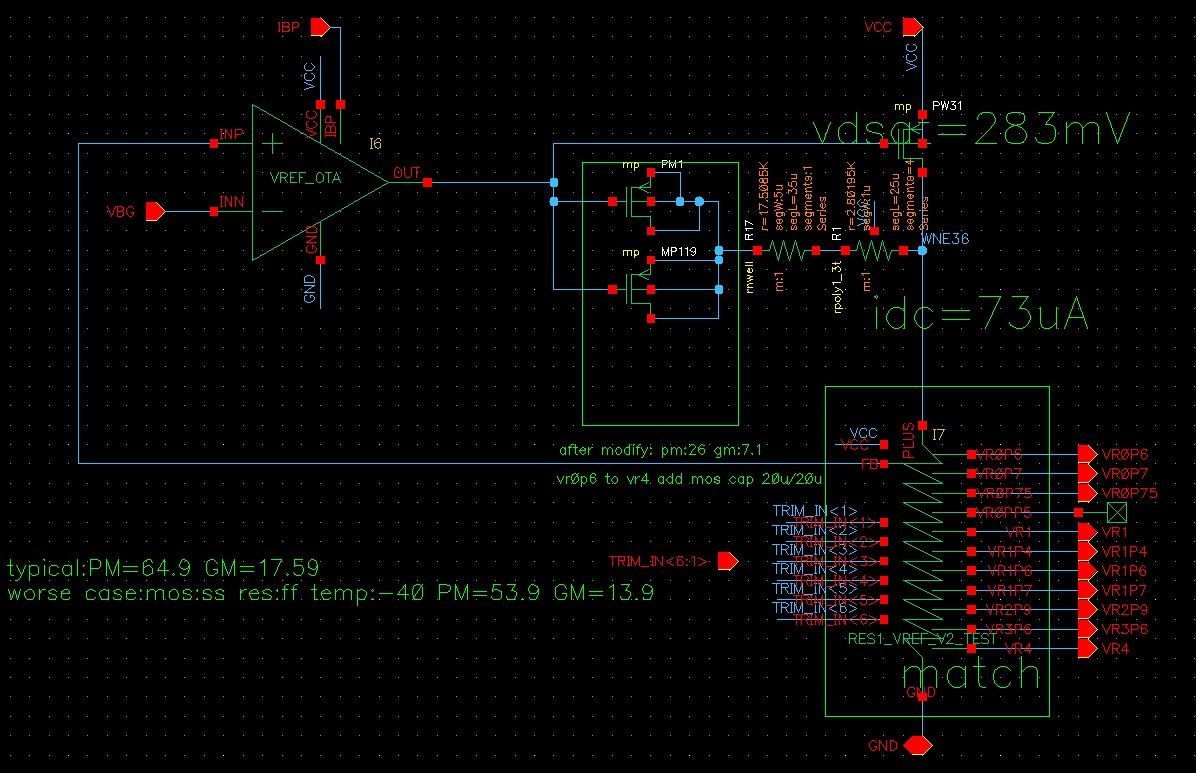

做了一个IC，下图是基准模块，是芯片偏置电流和偏置电压的产生源，电阻串采用rpoly电阻，衬底接内部VCC=5V电源。为了某些要求，采用2t电阻，没有用3t电阻。
按道理来讲，rpoly电阻衬底接芯片的GND比较好，因为干扰会小些。
现在芯片回来测试，发现芯片有好的，有坏的。

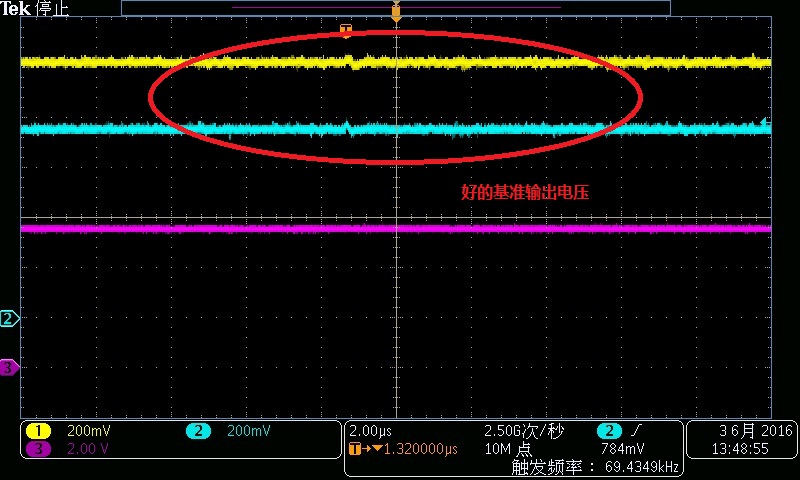

好的基准电压比较稳定：

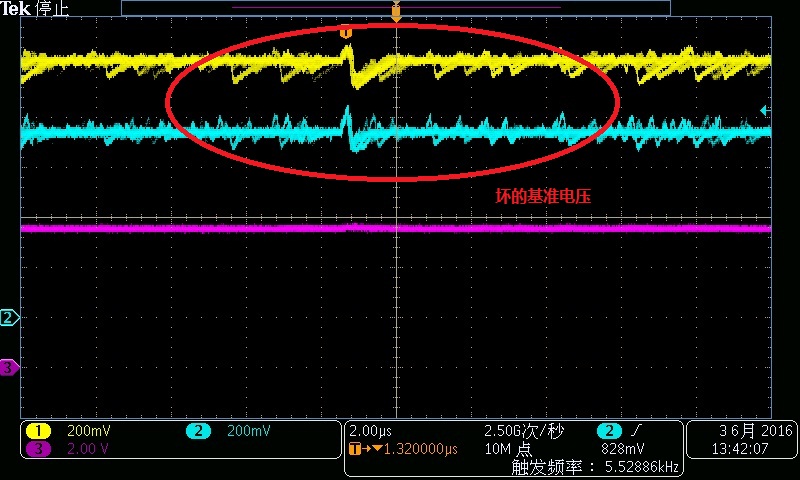

坏的基准电压不稳定：
但是两者的直流值是没有变化的，只是一个是稳定的，一个不稳定。
这个会是什么原因呢?会不会是基准被VCC干扰，反过来干扰VCC，两者之间形成一个环路?
如果是的话，那为什么有些芯片是好的，有些芯片是有问题的呢?
按道理来讲，rpoly电阻衬底接芯片的GND比较好，因为干扰会小些。
现在芯片回来测试，发现芯片有好的，有坏的。
好的基准电压比较稳定：
坏的基准电压不稳定：
但是两者的直流值是没有变化的，只是一个是稳定的，一个不稳定。
这个会是什么原因呢?会不会是基准被VCC干扰，反过来干扰VCC，两者之间形成一个环路?
如果是的话，那为什么有些芯片是好的，有些芯片是有问题的呢?
密勒电容PM1两端的电压各是多少啊?这个bandgap的VCC电压调低，相位裕度会增加的吧，把VCC尽量调低试试，用甚至低于标准的电压试试，例如bandgap的正常输出是1.2V，你把它调到输出1.1V试试，看看这个波纹还在不?另外PW1的直流电流是73uA吗?
这个模块应该问题不大啊，我做FIB把VCC拉出来了，在外面放置一个稳压电容，基准值就稳定了。难道还有可能是前面的VBG也不稳定，电源也是VCC的。 而且那个测试波形不像是环路不稳定，像干扰。
