同步整流buck工作在psm模式时的问题

如题，psm的实现一般是做一个电感电流反向检测，当发现接近反向时关闭低边功率管。
如果由于延时，关闭时电感电流已经反向，即由vout端流向sw端，此时关闭底边功率管会使得电感电流突变，是否存在击穿风险?
如果存在一般要怎么解决?

自己顶一个

为了不降低效率，理想的是电感电流降到0时正好关闭下管。事实上，留点余量，就在没到0之前关掉。

   感觉好难保证啊

电感电流会从续流管的体二极管流出的，不会突变。

电感电流从体二极管流出，产生压降，造成损耗。

   你没看清我的帖子，我的意思是电感电流已经反向了，此时关闭同步管，体二极管都是反偏的了，要击穿才能走电流

   电感电流反向时，体二极管都是反偏的，如何走电流，击穿?

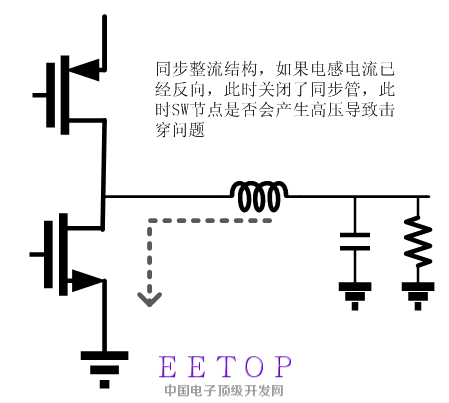

  还是贴个图容易说明问题，问题如下：

那电流就会走上边那颗MOS的body diode回到vin去。和boost类似。

请问同步boost dcdc 如何防止电流反向?
还有pmos的衬底以及pmos控制电路的电源应当接在哪里?

    请问同步boost dcdc 如何防止电流反向?
做了个psm调节方式，不知是检测 pmos管的电流还是比较pmos管
两端的电压，但都需要留预量。假如在电流反向之前关闭了pmos管，
那么电感的电流还没放完，nmos管和pmos管都关闭了，那电流如何
流走呢?谢谢
假如检测电流做过零检测，请问有无推荐电路或者资料啊
假如检测pmos管两端电压，请问有无推荐电路或者资料
