关于拉扎维教材P310图11.2产生与电源无关的偏置

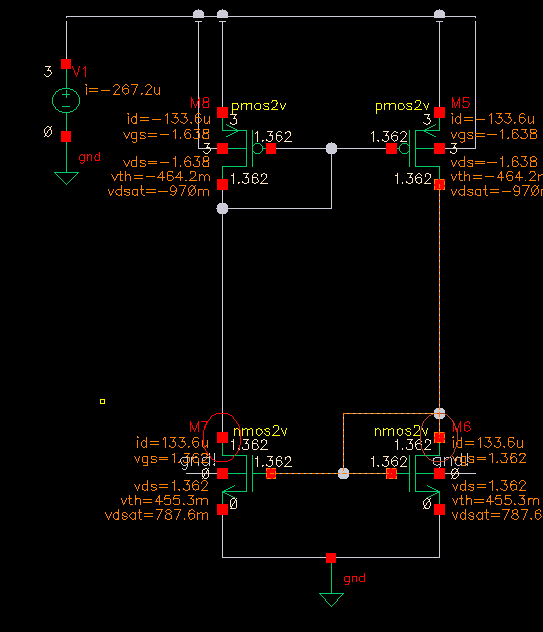

关于拉扎维教材P310图11.2产生与电源无关的偏置那个图，我进行仿真时，发现电流随电压变化蛮大的，不知道问题出在哪里，麻烦帮忙解答一下(我的设计思路是，根据I公式，设阈值电压为0.3然后根据I公式求得W/L,然后可以得到4个管子的W/L)，，电路图和仿真图如下

M7下面漏放了一个电阻，书上说得很清楚了

   嗯，电阻是为了确定电流，但现在这个图按书上说的应该是与电源无关的才对啊~，但是还是与电源有关的

PMOS电流镜决定了两路电流相同，你设的NMOS大小也相同，由于对称，将M7 M6的漏短接效果是一样的，你可以看到VDD=2VGS，所以电流会随VDD变化

   嗯，非常感谢你，我想问一下，会不会出现M5的漏比M8的漏低很多，同样，M7的漏比M6的漏高很多这样的情况呢，当然这个时候都是工作在饱和区的

不会出现这种情况的，假设M5的漏比M8的漏低，由MOS管的方程，M5的电流比M8的电流大；但从NMOS看，又可推出M7的电流比M6的电流大，所以两者是矛盾的，M5的漏和M8的漏电压一定会相等的

谢谢你哈，也就是在实际分析中，我们始终不认为管子饱和时曲线水平了
