calibre后仿求助~

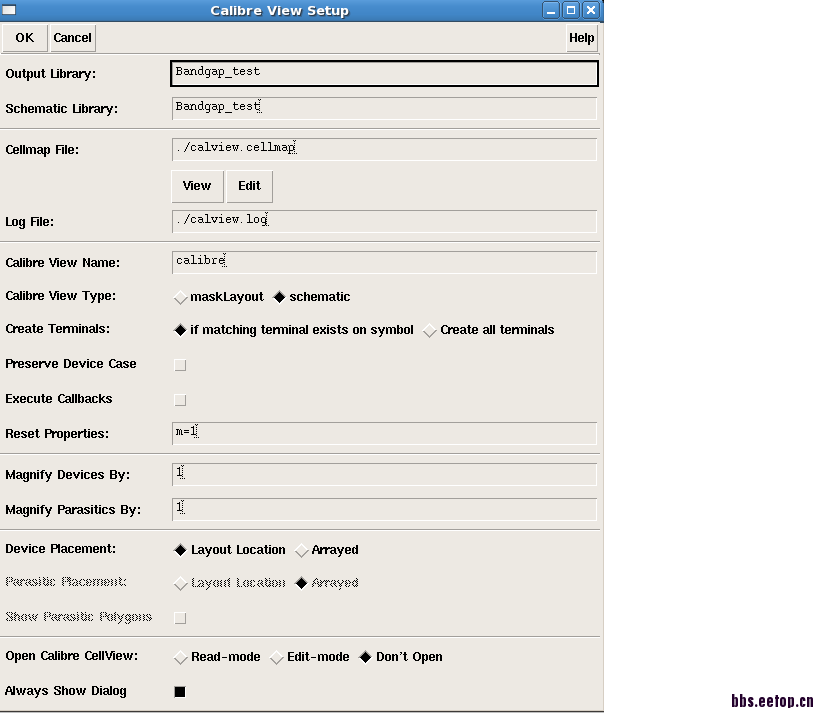

版图完成后，用calibre跑完PEX，如下图设置calibreview

出现问题是：比如原电路中电流镜PMOS的比例是1:4，但是calibreview中的管子一个个是独立的，电流镜5个管子没有连接关系。
是不是在PEX设置中有什么不对的地方，求助ing~谢谢！

请问，三极管都需要设置什么参数，我是菜鸟

本来提取出来的管子就是多个finger提取成多个单独小管子的。

1.Schematic Library是电路的路径，电路就在Bandgap_test里面吗?
2.以前我画版图时选中Edit-mode

所以我的后仿和前仿差异很大，怎样设置才能让PEX后的管子和原来的多finger的管子对应呢，谢谢~

Edit mode是calibre cellview的选项，好像只是在完成后对calibreview的编辑模式

发射区面积，个数吧

device placement 选array那项

   你calibre选取不抽取电容和电阻的选项，再抽取一次，看看有没连接关系；正常的话器件finger之间断开也没什么不对，因为finger之间有寄生的电阻，是被这些小电阻断开了，如果运行pex时选择不抽取电容电阻就可以直观看到连接关系了  前仿真和后仿真差异大要看是寄生参数造成还是抽取错误，你可以放大抽取到的网表，大概对比一下各个finger，有问题的话可以看出来；另外也可以仿真一下不抽取寄生电容电阻的网表，跟前仿真的结果做一下对比，正常的话两者结果相同，不同的话肯定抽取时哪里出了问题，再进一步定位

与这个好像没什么关系，这个选项是决定PEX后，calibreview中管子的位置

有道理，十分感谢！ 明天去再看看~

   我现在也出现管子类似于floating的，小编是怎样解决的，谢谢。

我现在calibre跑后仿也碰到一个和小编差不多的问题，calibre后仿DC和前仿比较时，有个开关管的vdsat比前仿大了接近50mV，管子尺寸和电流都没错。想问下小编最后问题怎么解决的
