thd在cadence里面怎么用？这个怎么设置

有哪个大神给我说一下，有偿

from to填采样的起止时间
number of sample就是采样点数 一般1024或者2048都行
最好在tran的设置里面output中设置步长strobeperiod为采样时间/采样点数  避免混叠和镜像频谱
o 最后计算结果还要进行20lgX-40的操作
计算器的结果是一个百分数

   output那个怎么设置

   你好在不在，可以加一下qq聊不，都卡了好久了

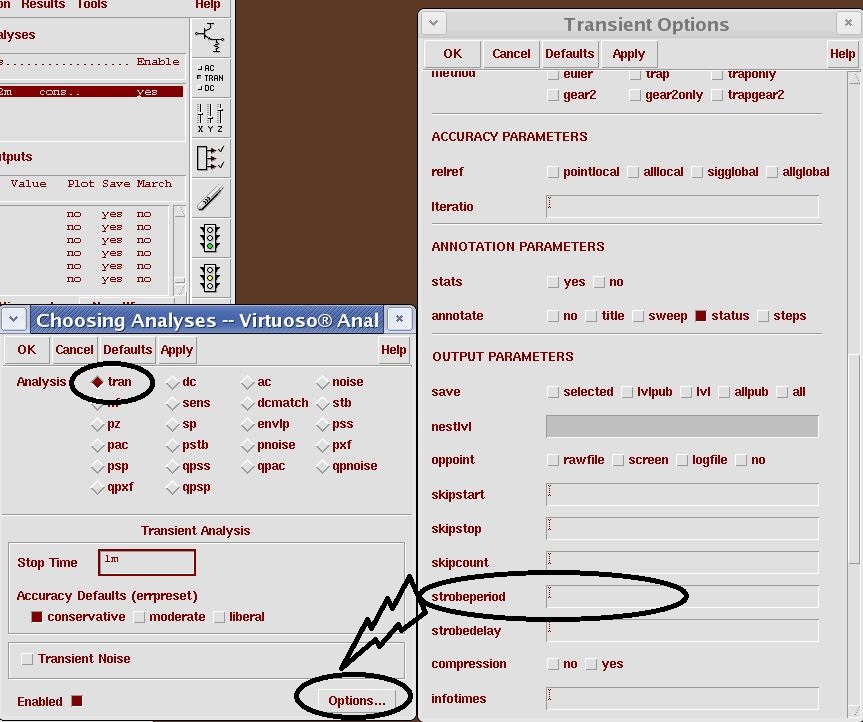

    6L的图很清楚了- - 就是transient option里面的output页面

   那个频率是我给定的输入的频率吧

   谢了我试试

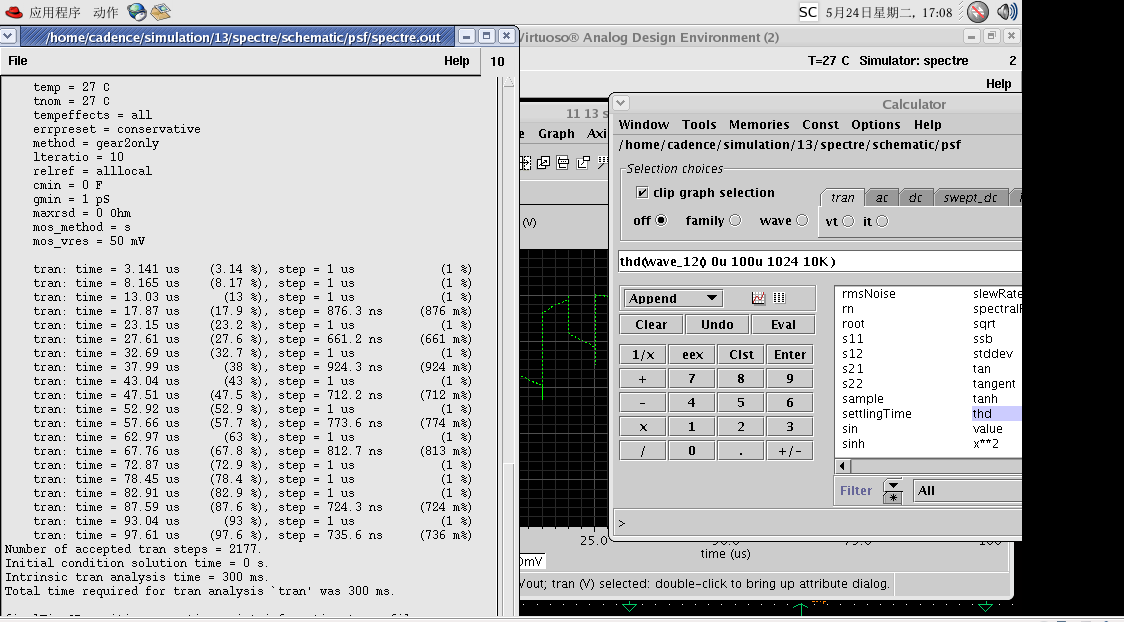

   出现这种情况是真么回事

大神这个是怎么回事，每次都是这样


Calculator界面内，点击“thd”函数，之后鼠标光标移到“Signal”后的框内，之后点击选中“wave”跳转到仿真结果图上（或者点击tran内的“vt”跳到schematic图上选要做thd分析的net也行，前提是做tran仿真此net仿真数据保存过了），从图上点击要做thd分析的瞬态曲线，“Signal”框内就有一个函数式了，然后在“from”内填入起始时间，在“to”内填入结束时间(from和to的时间理论上最好选择基频对应周期的完整周期倍数时长的波形)，“Number of Sample”填入采样数量比如60000，“Fundamental”填入基频频率比如你的仿真曲线基频正弦波频率是10K，然后点击“OK”，公式就到计算框里了，然后点击“Eval”或者“Eval”按键左上角的那个“plot”按钮，然后等一会儿，计算框里就显示出thd值，显示值的单位为百分比%。我说的真啰嗦。，不过你的波形貌似也太失真了

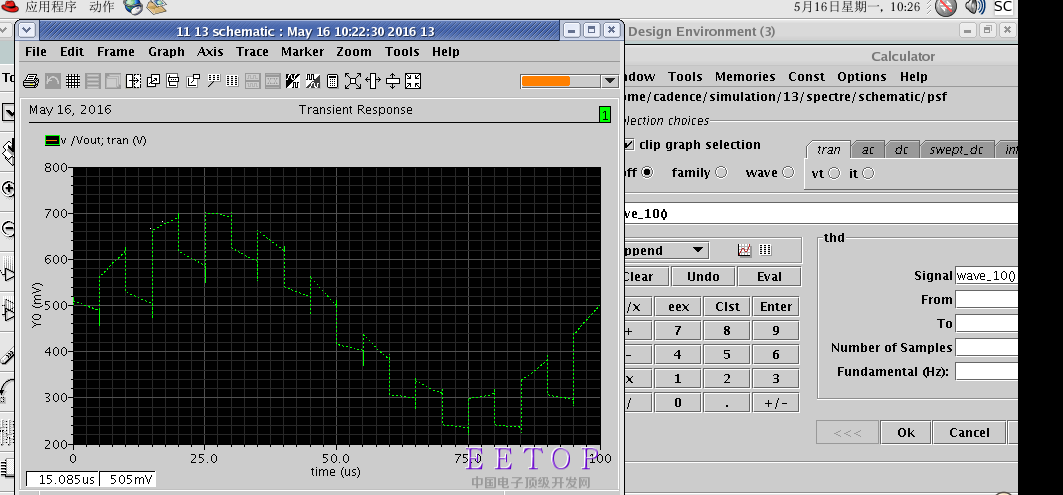

   nihao在吗我的仿真每次会出现我粘贴的图片的问题，是怎么回事

    你贴的图只能看到一个仿真完成和计算器的设置图  另外一个是红x
    不知道具体是什么问题
    thd仿真基本就3个地方 1.信号源  2.tran的步长设置  3.输出信号的公式
根据你贴图中的计算器内容  我不知道你的那个wave_12是不是加对了  可能这种信号不能计算吧
我举个例子  比如你的信号源是10k  那么信号周期是100u  选9个周期，1024个点来做thd
那么你的步长要设置成900u/1024   你的仿真中信号的稳定时间要大于900u
然后你截取信号中900us的波形进行thd  比如从1ms到1.9ms
那么thd输出为thd(signal_wave 1m 1.9m 1024 10k)  显示的结果单位是%  如果想看dB的，做个dB20(thd)-40的操作就行了
signal_wave在tran仿真一般的形式应该是v("wirename"?result "tran")吧   你的wave_12是不是直接从波形上右键的calculator

thanks

   你好我想问一下谐波失真怎么显示出来的，就是我已经设置好了

   你好，我想问一下我设置好了，那个谐波失真的结果是从哪里看的，你知道吗?我毕设最后一步了，可不可以帮我一下。

   是的，我给你截个图，我现在设置好了，老师让我查查结果在哪里显示，我不知道怎么弄

    什么结果?thd的结果就是个数
    如果你要看dft的结果需要对vout加dft函数  具体设置跟thd差不多
    一般需要通过dft结果验证thd的正确性

   你好，计算的数值是越大越好还是越小越好，我的计算结果是NMOS69，传输门71，自己的电路74，这样对吗?

   计算出来的结果是越大越好还是越小越好，我的NMOS的是69多一点，传输门的是71多点，自己电路的是74度一点。

越小越好，你的thd值也太大了

   好吧
