关于全差分运放的仿真问题，跟单端差别好像很大啊，求教
录入：edatop.com 阅读：
我是新手，来求教一下全差分运放的仿真问题。1、输入端Vn和Vp该怎么加信号呢?2、要显示差分增益是不是只用点击ADE窗口下的results下的AC dB20再选中out就行了?求大神不吝赐教，小弟跪拜——
自顶，你们的一句话就可以让我少走很多弯路求赐教

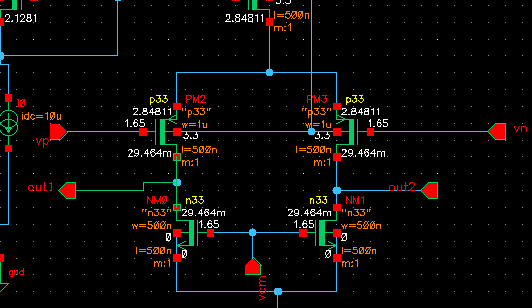

小编发的那个全差分电路，输入管的栅极接1.65V电压是可以的，但N管NM0和NM1的栅极电压太大了，结果把输出节点out1和out2的电压下拉，导致NM0和NM1工作在线性区，整个放大器的增益应该很低。
