phase interpolator 在125MHz低频时钟下phase linearity太差，怎么调节？
录入：edatop.com 阅读：

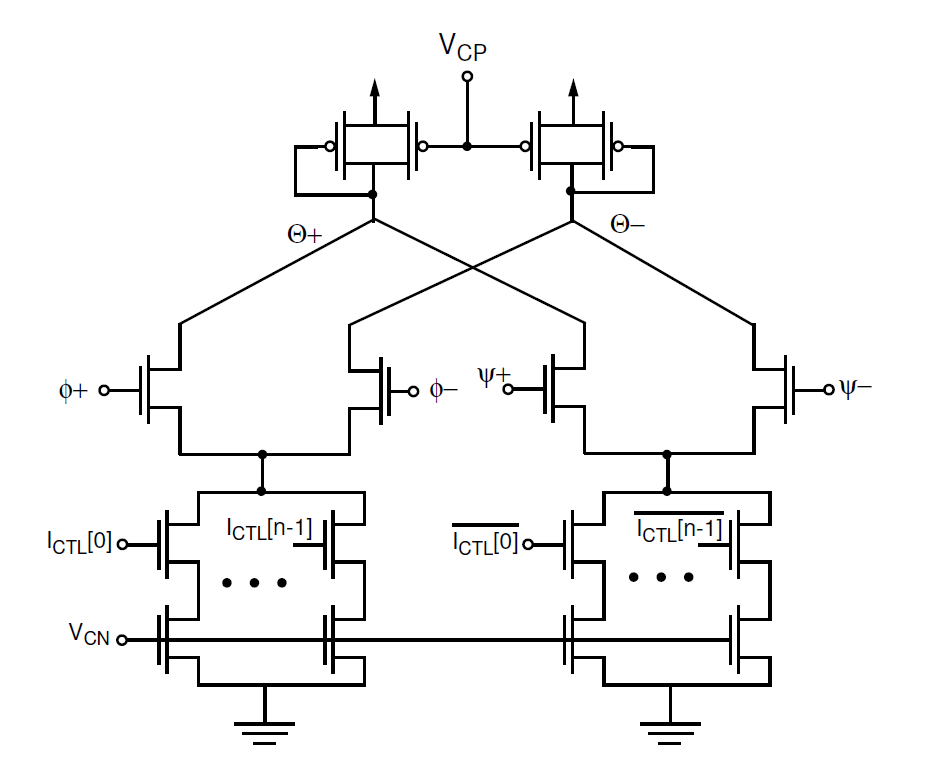

各位大神好！最近在调一个HDMI的clock模块，用到phase interpolator，高频3Ghz下phase线性度很好，但师傅说hdmi还要求低频125Mhz下能工作。电路图与下图类似，phase<8:0>扫描128个，高两位控制delay T/4，T/2,3T/4,T。125MHz下基本呈现4个台阶，没有线性度。
坛里有没有做过PI的，提示一下低频该怎么调节?！谢谢！
125MHz还需要CDR 么?即便低频不线性，又有什么关系?
我也是这么想的，低频就把PI给去掉行不行，但得到的回复是否定的。我对整个hdmi了解的不是很多，师傅的说法肯定是有道理的 这个clock模块是为了给后边的RX提供2个相位相差90度的时钟信号。刚刚又想了一下，低频相位90度差的实现貌似跟线性度也没啥关系哈?
刚参加工作，对整个系统了解太少，谢谢你的帮助！
