自己做的运放(二级 折叠栅) 加入反馈构成反向比例放大器误差大
录入：edatop.com 阅读：
自己做的运放(二级 折叠栅) 加入反馈构成反向比例放大器时误差大，根本没有按照自己设定的反馈网络去放大，谁能简单说一下原因（开环增益80db左右，相位裕度也达的到）

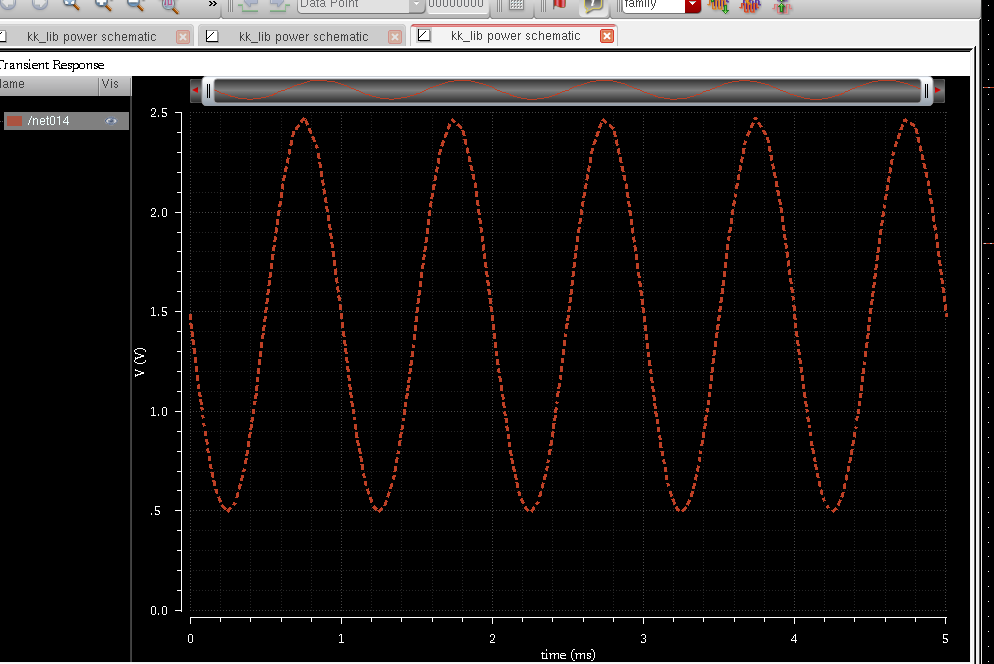

，P40=1K,R39=2K,V8=0.5V,V3用的是vsin，Amplitude =0.5v, 频率是1K，我用的是tran方针，结果出来的结果如图，
出现的误差太大了，我不知道是什么原因，有2个问题:1、不是应该在0.5v左右摆动嘛(0---5V供电，我开始V8=2时，直接饱和了，后来改成0.5V)，即使有失调，会有这么大嘛~，，
，P40=1K,R39=2K,V8=0.5V,V3用的是vsin，Amplitude =0.5v, 频率是1K，我用的是tran方针，结果出来的结果如图，出现的误差太大了，我不知道是什么原因，有2个问题:1、不是应该在0.5v左右摆动嘛(0---5V供电，我开始V8=2时，直接饱和了，后来改成0.5V)，即使有失调，会有这么大嘛~，，
好像自己找到原因了~
没有按照你设定的反馈系数放大吗?你的反馈系数不是2么，VSIN是0.5，输出VPP是1V，这不是两倍么。
再就是你的输出点没有偏置，你仿真一下DC看输出是不是在1.5左右。
V3的直流偏置，要等於V8。
