请问大家Bandgap的电源抑制比PSRR怎么测？
录入：edatop.com 阅读：
比如输入电压5V-35V，PSRR是对Bandgap的Vin进行.DC仿真看输出电压变化吗?PSRR=ΔVout/ΔVin
这样对吗?
这样对吗?
Do the AC Simulation,
Each Frequency has different PSRR Value.
那我那样做测的是什么啊?
你的方法测得的当然是闭环增益拉。
在电源上加一个正弦波，然后看输出delt波动，再进行dB处理。

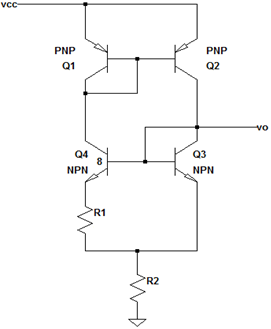

这种类型的bandgap本来就不存在运放啊?哪来的开环闭环。
bandgap
4楼正解
