Sansen书中的current amplifier的一个电路，没看明白

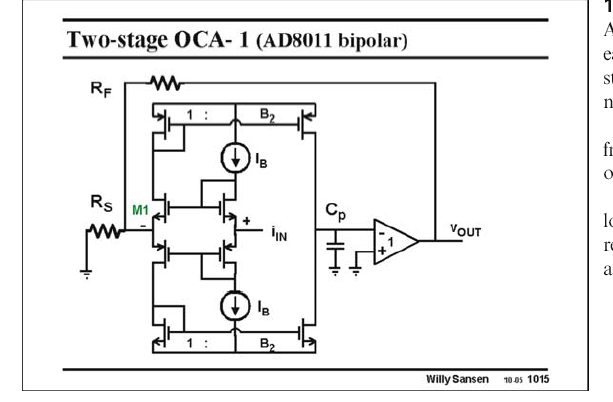

关于current amplifier的疑问，电流放大器是被高速运用的，第一张PPT中两级，仍旧是电流放大器（输入电阻小，输出电阻大），而第二张PPT却有点问题，两级合起来时trans impedance amplifier（输入电阻小，输出电阻小），明显不可以这么连呀?RF应该连在CP点才对呀?是不是呀?实在是把我搞晕了,求解答。

第二幅图中最后一级的放大器里面写了个1表示单位增益反馈，所以这与第一幅图中的连接方式是一样的，只是补偿的方式不同（电容连接的位置）。
这种反馈方式需要一个接近理想的放大器，用戴维南等效看来就是一个压控电压源（Av）串联一个几乎为0的电阻（Rout）（在OTA中，用诺顿等效看做一个压控电流源并联一个趋近于无穷大的电阻），这是在最后一级增加一个buffer的原因（这个buffer需要有很小的输出阻抗），否则放大器本身的输出阻抗就会影响反馈的比例了。

     不对呀,第一张图中的第二级应该是个OTA，这样两级就组成了current amplifier，而current amplifier反馈后有恒定的3DB带宽，由电阻RF和CC决定，RF是要小于第二级的输出电阻的，也就是第二级的负载。第二张图是跨阻放大器，那么3DB带宽就和RF无关了呀?改变RF不能改变3BD带宽呀，这不是有问题吗?

current APM也是疑惑的

THANK YOU
