艾伦 第八章——比较器有几个不懂的地方

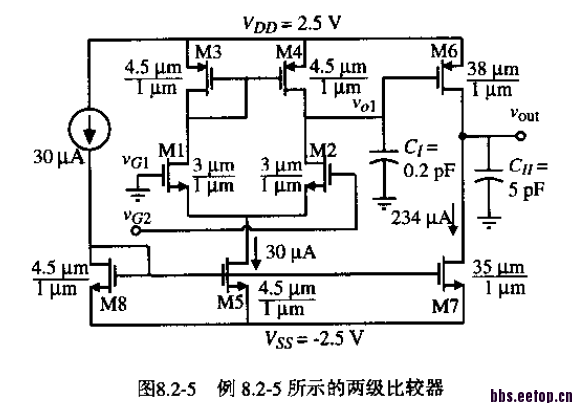

1.       例8.2-5中，

在计算第二级的上升传输时延时，为什么Vg6的最低值是：


        <1>为什么Vgs2是取电流等于ISS/2的呢，最低时，不应该应该是电流取ISS吗?
2.

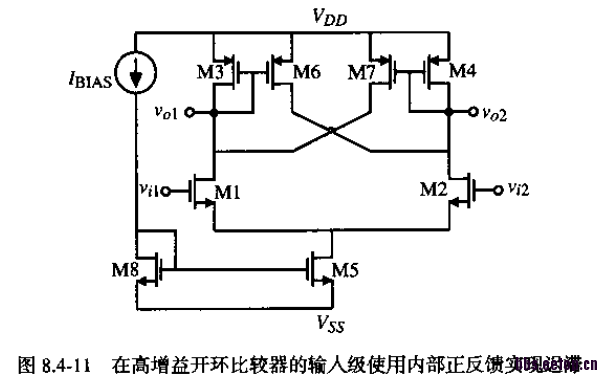

        书上说M1、2构成串联电流反馈，而M6、7构成了并联电压反馈，求高手给指教一下，怎么看出是串联电流反馈和并联电压反馈?
3.

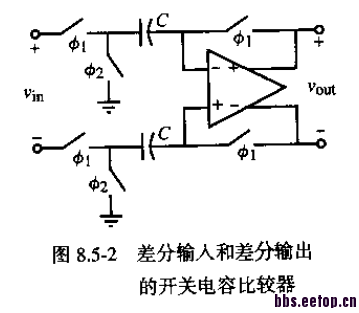

          书上说

，这句话我不太懂，什么叫电荷注入是共模电压，所以电荷注入将会减少?
4.


          一个比较器的失调如图所示，失调电压大约分布在+—10mV内，那为什么在参考电压为1V的情况下，是5位呢?这是怎么算出来的呢?

自己顶一下

顶一个

   哥们，以上问题你搞明白了没?我也很疑惑！

回答一下为什么是Iss/2的问题，我认为在求VG6最小值时，是假设对C1的瞬态放电过程已经完成，此时M1和M2保持静态工作点状态，即其电流分别为Iss/2，只有在这种条件下，C1才不会继续放电，否则如果M1和M2的电流不等，那么M4和M2之间就会有电流差，C1就会继续放电。

   有没有觉得那个公式怪怪的。

分解一下：Vg6=Vg1-Vg2+Vs2+Vds2=（Vg1-Vg2）+（Vs2+Vds2）
第一个括号里的看起来很难理解?！

感觉应该是Vg6=Vds2+Vs2=Vds2-(Vgs2-Vg2)=Vds2-Vgs2+Vg2

1，关于正负反馈：
M1，M3构成电流-电流反馈，也就是说从输出端采样电流，然后在影响输入电流。（详见razavi）
Vi1增大，id1+，id3+,vo1-,id1-,所以是负反馈。
M1，M6，M2构成电压-电压反馈，也就是说从输出端采样电压，然后影响输入电压。首先，不考虑反馈，vi1+，id1+，id2-，vo2+；
        考虑反馈，vi1+，vo1-，vo2+，所以正反馈。
2，关于失调电压的那个
5位AD，电压为1V情况下，最小精度为1/2^5=0.0312；6位AD精度为0.0156。
而面对0.01V的误差，5位AD是可以接受的。
这是小弟的理解，希望大侠指正。

不懂，求大神

我的看法和八楼不同，虽然也不是很懂，但我的理解是这样的！
对于反馈而言，第一条，类似于源极负反馈，第二条vi1+,vo1-,vo2-,进一步vo2-,这样形成了正反馈。
对于精度可以具体一些，假如没有失调，输入精度为20m,实际中产生10m的offset，那么输入精度为30m，而输入精度必须大于>30m,不然比较器会发生误判，而5为的精度为31.25m是满足要求的，因为5位以及5位一下的都是可以接受的！对于小编的第一个问题，没有必要太在意，手算是算不准的，还是做做仿真看看吧！
也是刚开始学比较器，不对的地方，请大侠赐教！
