32K晶振输入端加ESD后，振荡器输出波形发生变化
录入：edatop.com 阅读：
参照vittoz 在1988发表的 High-PerformanceCrystal Oscillator Circuits: Theory and Application（电路如图Fig.11.），做了个32.768kHz的Crystal circuit。但是在最后加ESD时遇到了如下问题，不知道是什么原因?求高人指点！

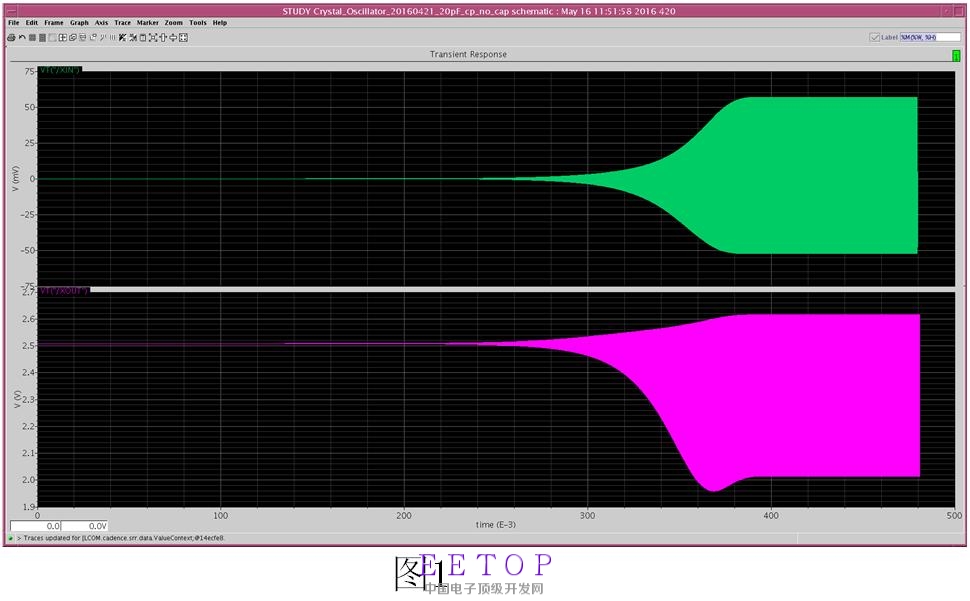

现在遇到的问题是：在输入端加ESD电路后仿真波形由图1变为图2.

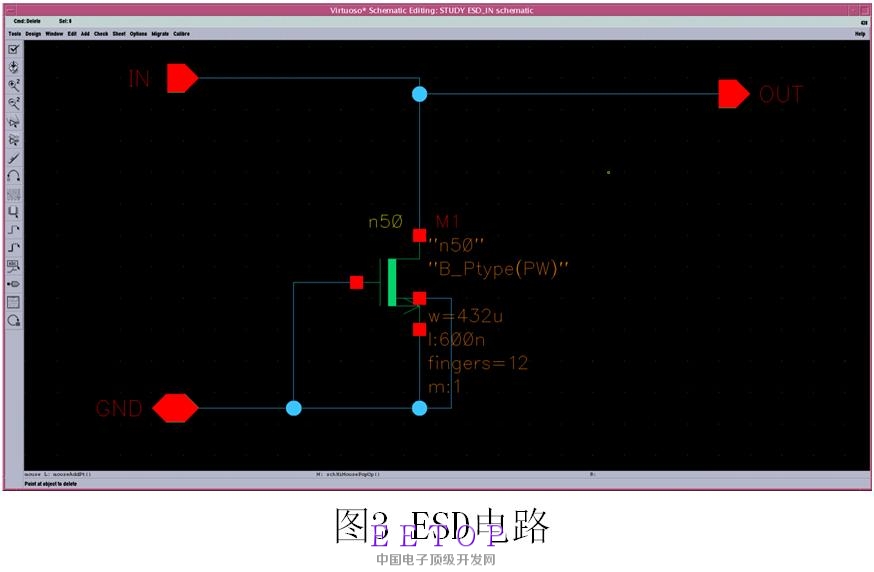

其中，ESD采用的电路如图3 ESD电路, 图1和2中的波形为晶体两端的信号，对应Fig.11.中的Q1和Q2.
各位大神，有没有遇到过类似的问题啊，求指点一二
直流点?
看看ESD device有没有跑电流
真奇怪。
你是说那个反相放大器的直流点吗?加ESD应该不会影响这个直流点的。
ESD NMOS Width Too big W=432u ！
You Can not Direct connect VIN to ESD PAD.
Need 逐級放大的 inveter
