请问2个简单比较器Comparator方面的低级问题
录入：edatop.com 阅读：

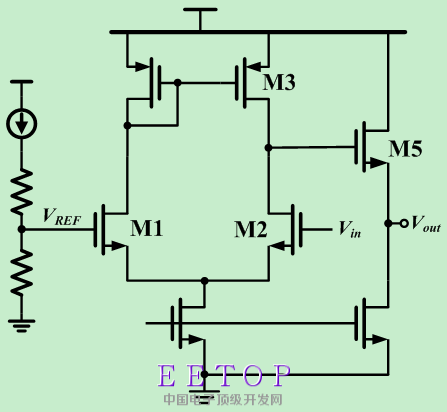

上面那个最简单的比较器，基准电压也是最简单的电阻分压，有2个问题：
1）用这种基准电压Vref有会随Vin的变化而变化，应该如何解决呢?
2）增大M1、M2的 (W/L) 有什么好处和坏处呢?
这就是一个两级开环运放，Vref怎么会随着Vin变化?Vin输入是什么?斜坡信号?还是类似时钟信号跳变?不应该会导致Vref的变化，增大W/L，就增大了开环增益，减小非线性，增大比较器分辨率，减小输入对管mismatch，好处很多，坏处就是费面积呗
首先，基准电压会随着VIN变化而变化几个mv。不会很大。再大，你的基准就有问题了。我做过一款VIN输入范围：4-32V，vref变化500uV的基准。
谢谢哈~差不多，我这里Vref最大会变化2mV左右，但是Vref在芯片里有其他用处，我想把它减小到500uV以下，所以就增大了M1的W/L，不知道除了面积外还有什么坏处
没有其他坏处了?
