关于基准电压的PSRR仿真

用cadence 仿真，具体是怎样输入公式呢?请高手指教！还有就是电压扫描时，输出电压变得很厉害，这是什么原因，因为在原理计算时，输出电压是和电源电压不相关的！

本人的QQ：372764030！请高手指教！

和你仿差分放大器的增益一样去仿。具体的在allen书上有

输入输出短接，使单位增益为一。然后测你的电源小信号增益。

输入就是电源啊，把电源和输出短接吗?谢谢指教

你所说的方法是测试放大器的方法，基准源呢?它的输入是电压源，难道短接电压源和输出吗?

电源上AC=1；看输出db就可以了

PSR not PSRR

我觉得基准源应该是PSR,但是很多文章上都说是PSRR 8# widlarfan

关于基准电压的PSRR仿真

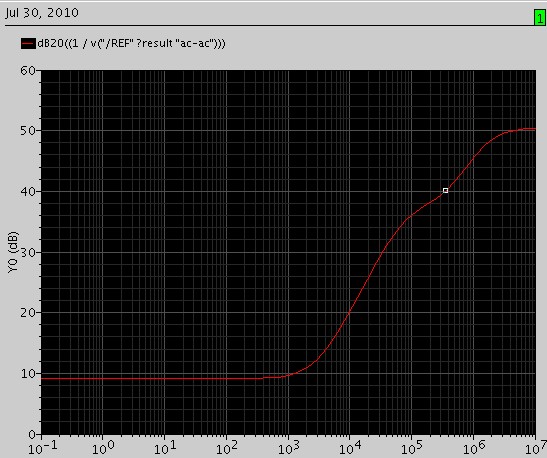

有一个问题，为什么我的PSR在低频时非常低，反而频率高了会变好?

个人感觉电路的静态工作点没有调好，LZ说到，DC是Vout随VDD变化?输出电压变得很厉害，到底变得有多厉害，一般来说仿真的时候，变化几乎看不到的，或者变化很小。还是先搞好DC仿真，再去看AC吧。
基准源应该是PSR了，而不是PSRR，两者概念上是有区别的。
仿真方法就是7#所说的，直接加AC=1，看输出dB就可以了。
做到wide range high psr还是很麻烦的。个人感觉AC分析挺麻烦的，不知道有没有牛人指点一下。

灰常的同意

学习，学习；

晕 psr怎么是正的

你这个不是PSRR，你整个是电源到输出的传输函数的波特图。实际上除以了一个BG的增益1.
倒过来看看,就是对的不过要确定 AC=1。不过有些人喜欢用正的。所以当看到OP的 PSRR超级大的时候 不要惊奇

15# zhongbo1127
PSR or PSRR?

16# 一个人的江湖
本人的经验实在是无法知道什么事PSR.但是从PSRR概念来说。power supply rejection ritio.哪个R应该省掉 或者修改 我还没有想好。希望哪位知道的详细解释解释

以前没有留意过，PSR全称是什么?跟PSRR的区别在哪里?请教........

没人指点啊……

输出还在距离变化应该是各个器件的状态不对哦，查查各节点的电压，另外是不是电源上的AC源要给个DC值的，就是工作电压要加好，不然也会导致结果不对
