求助运放跑后仿发现管子全不在饱和区，前仿没问题
录入：edatop.com 阅读：

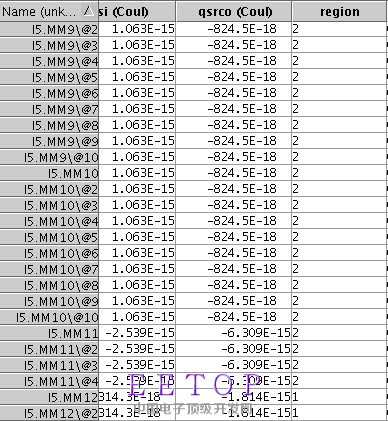

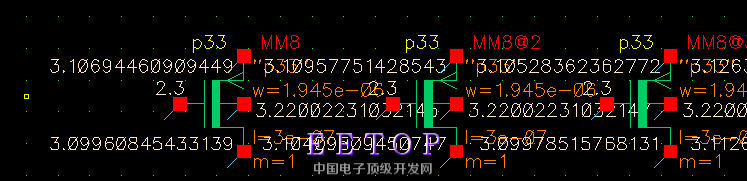

求助下各位，在用中心对称法画一个折叠式放大器的时候，通过DRC和LVS以后提取了寄生参数，结果后仿的时候管子全都不在饱和区。E进入看发现加在PMOS电流源的源极上的电压只有3.1V（本来应该是VDD电压3.3V)的，电压莫名被吃掉200mV啊。如图所示
然后我在跑PEX的时候选择NO R/C模式，也就是说不提取寄生电阻电容，再跑后仿发现好很多，但是还是有4个管子不在饱和

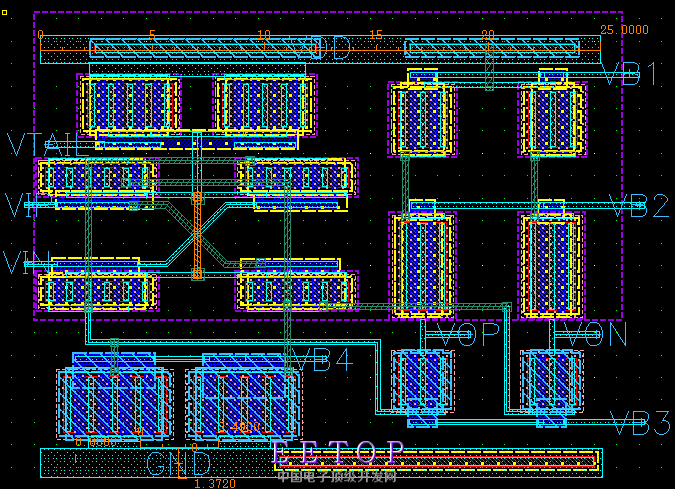

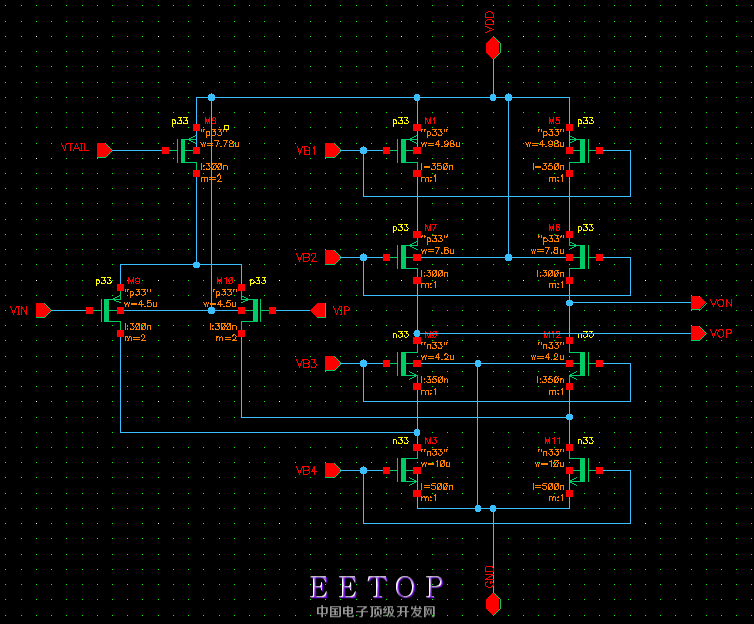

管子电路图和版图如下图：
自顶别沉
你要添加cmfb
看看啊
没共模反馈
请教下，前仿结果挺完美的，后仿出现这个问题，是没加CMFB，电源失配的影响吗（我还是不明白失配为什么会导致最顶层的PMOS漏端和VDD之间吃掉了200mV电压哪?照理说版图上这地方就是一层挺宽的金属啊。）
请教下，前仿结果挺完美的，后仿出现这个问题，是没加CMFB，电源失配的影响吗（我还是不明白失配为什么会导致最顶层的PMOS漏端和VDD之间吃掉了200mV电压哪?照理说版图上这地方就是一层挺宽的金属啊。）
我管子的偏置都是直接加的理想电流源，并没有用电流镜哎?加CMFB的话用拉扎维书上的结构吗?那版图得大改唉。谢谢前辈了。
建议把共模反馈那章再翻下
