锁相环不能锁定
录入：edatop.com 阅读：

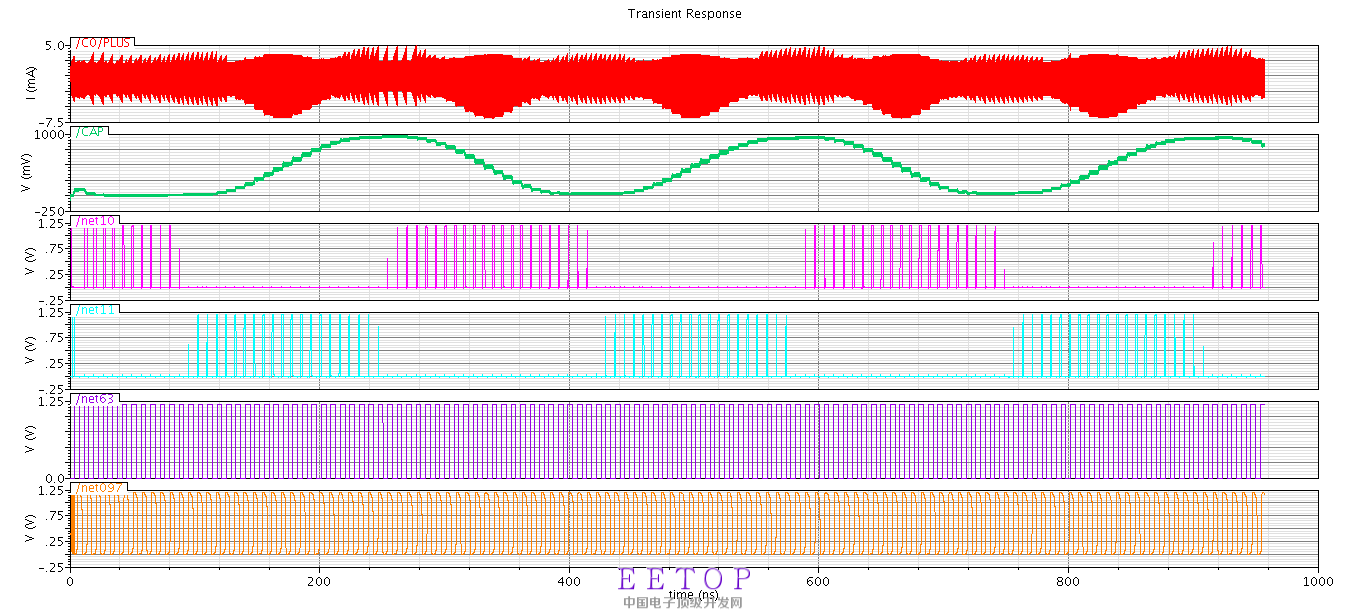

lz在学习锁相环设计，现在在仿真整个系统，VCO是15~16GHz的，reference是125MHz，电荷泵的电流是80uA左右，滤波电容大概几百fF，仿真锁相环的时候，得到的控制电压（图中第二个绿色的CAP电压）是一个台阶的波形，而且在不停地振荡，跟在网上看到的先振荡再衰减的波形完全不一样。不知道这是什么原因呢?谢谢
小编，你的环路滤波器是什么样的?
請問有仿真 Matlab/Simulink PLL Analysis
求得PLL Loop 足夠的 Phase margin嗎?
环路滤波器就是普通的二阶结构，第一级是一个几百fF电容，第二级是一个电容和电阻串联。
还没有。不太懂原理，看来要先在MATLAB中仿一仿试试看。谢谢

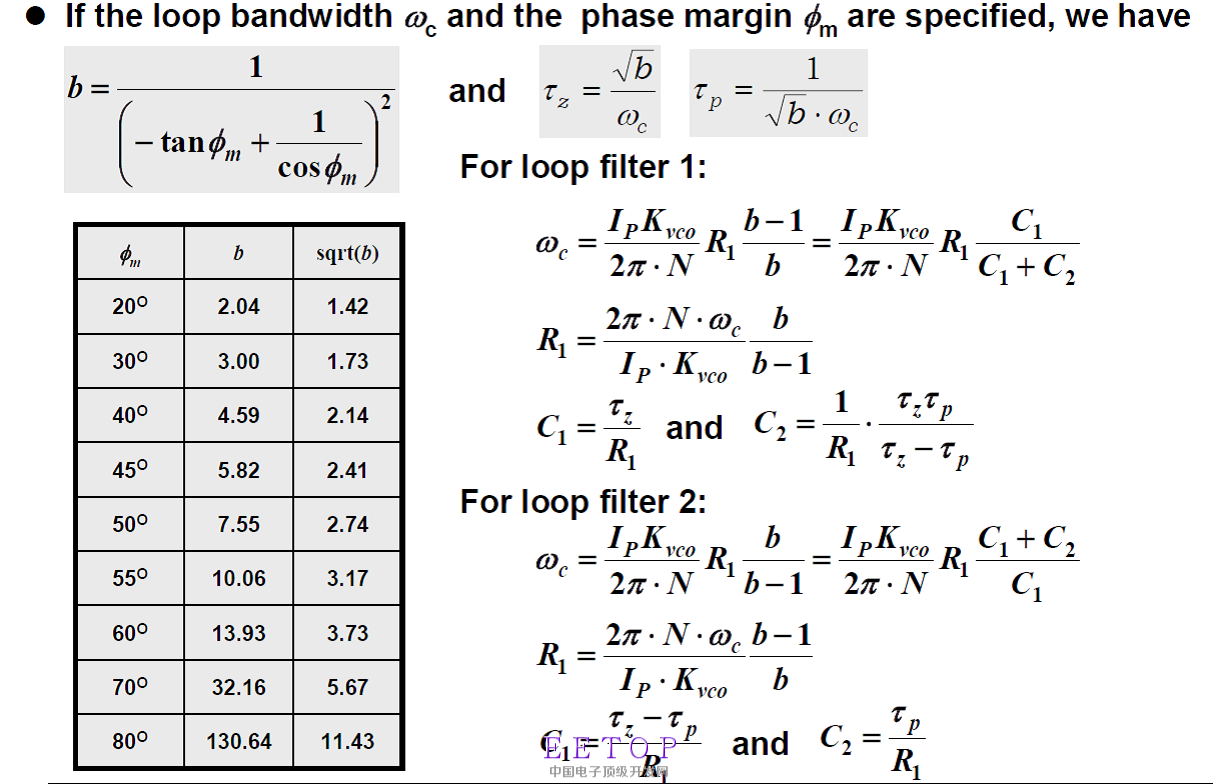

我也怀疑相位裕度不够。你这里C1/C2比值是多少?C1是串电阻的那个。
设的是10，刚才仿真，滤波电容10pF，第二级是1pF串联50Ohm电阻，还是振荡
比例是10的话，相位裕度很可能还是不够。你减小C2看一下。
电阻改10k试一下
