怎么分别仿真bandgap的正负反馈？最普通的那种类型

可以用大电感隔离交流信号，也可以用STB仿真

重新编辑并删除之前的回复！

我知道spectre在OP输出处串入一个analoglib库里的iprobe，然后跑stb，可以看到总环路增益。但这个值往往有60~70dB,所以不太相信。

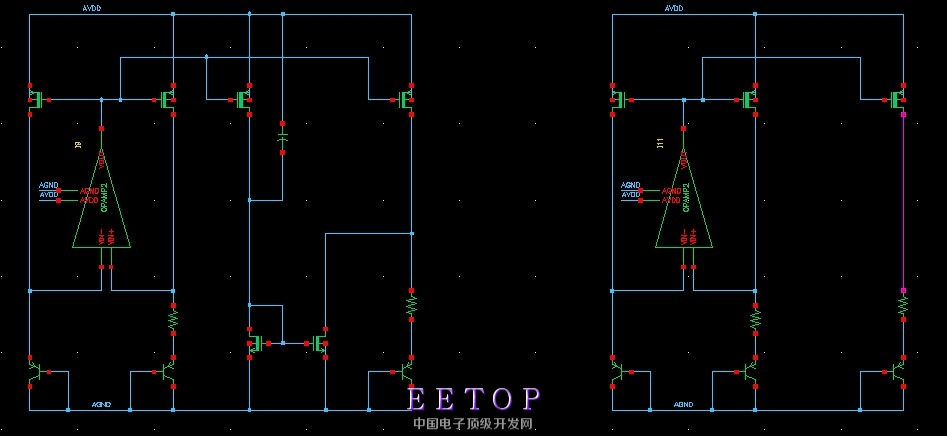

hspice：有同事提供用大电感断开op正向输入端（右图中间支路），在电感靠近op正向输入侧通过大电容加入ac信号，然后跑ac，在电感的另一侧看到的增益和相位裕度就是环路增益和相位裕度，这个值通常略小于10dB，显得比较正常。但我觉得这样看到的只是负反馈环路的增益和相位裕度；并不包含正反馈环路（op反向端连接的，不包含电阻的那条支路）。
言外之意就是：同事介绍的方法是看负反馈环路情况的，如果将电感、电容、AC信号对称的加到OP反向端，看到的应该就是正反馈系统的环路情况，我的理解是否正确呢?

意义?
--------------------------------------------------------
