mos输入阻抗匹配的问题

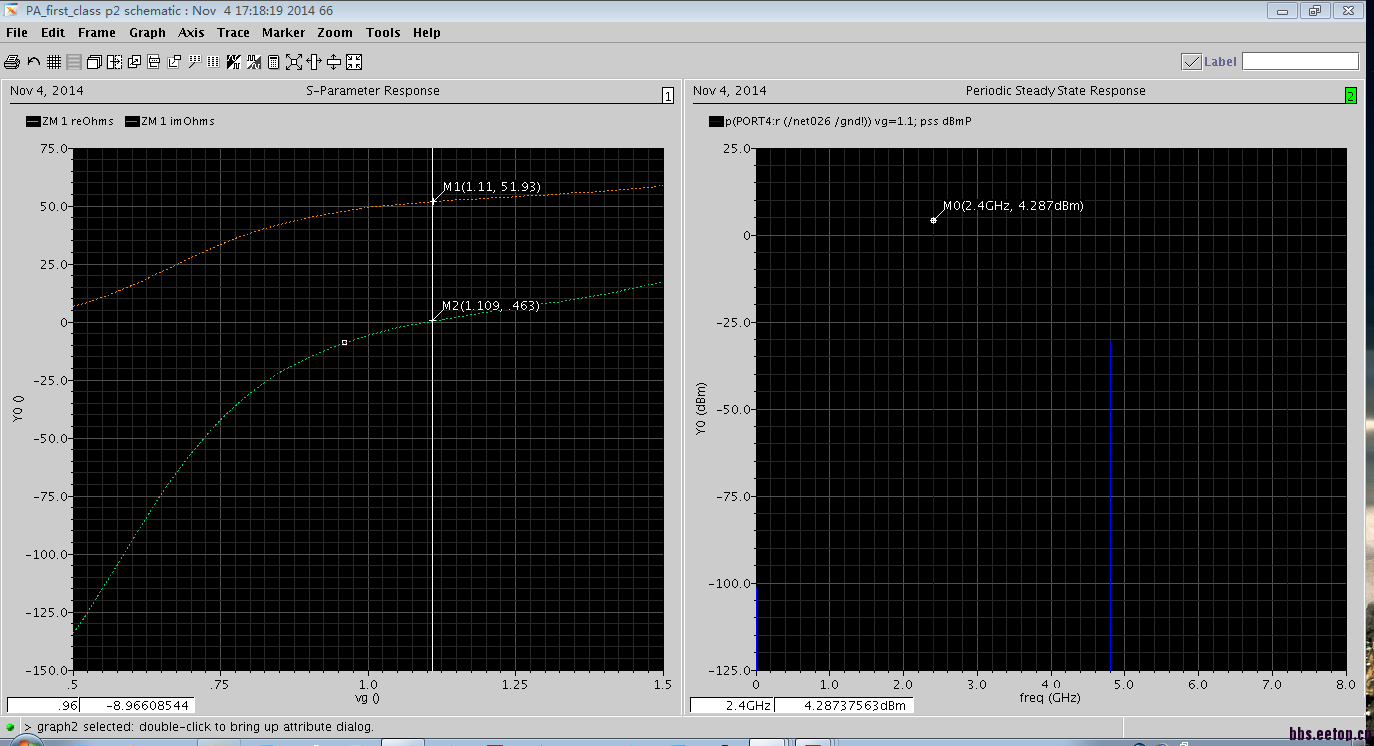

如上图，本菜鸟刚开始学习pa的设计，首先是进行输入匹配的设计。端口信号频率是2.4G，mos的g段偏置是1.1V，端口50欧匹配时的时候输入功率是0dbm。最后设计测出的输入阻抗是51.9+j（0.46）。按理说在这个仿真下，测量端口的输入功率是0dbm左右。但是我蹦了个4.287dbm。如下图

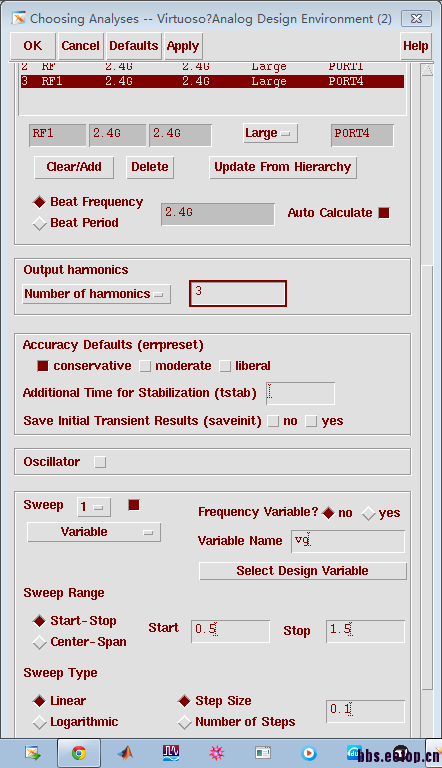

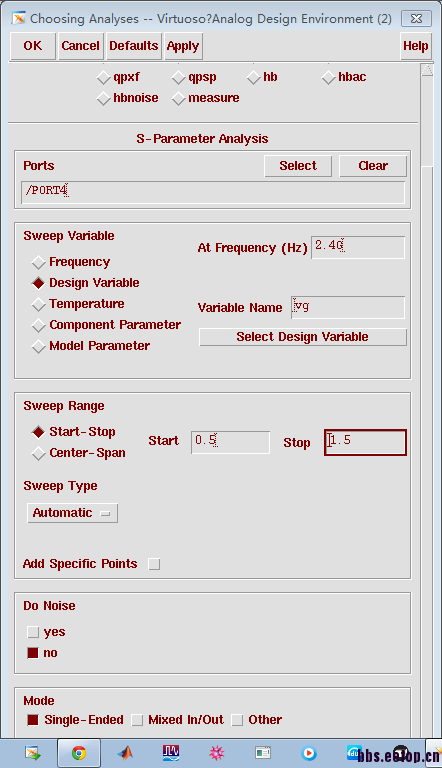

我的pss和sp设置如下


请问各位大神，我是不是有什么地方没设置对?还是说我的仿真方法有问题?
先谢过各位大神了～





seeing

谢谢～！

1. PA显然应该是先匹配输出端，方法就有问题；
2. PSS阶数3略低，建议设到7以上；

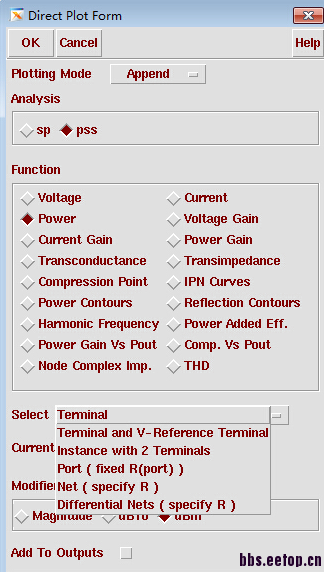

3. 你端口输入功率怎么量的?




我用的是那个port然后点击的输入端口。恩，确实是应该先匹配输出。（不过感觉zin和50欧匹配的时候输入功率应该和设置的0差不大呀）
谢谢前辈指导～

稳定性如何?会不会振荡了?你可以跑个tran看看...

   嗯嗯，确实是震荡了…………。（才开始学不知道用trans, T_T）。谢前辈了～！

Single-device PA较难做到Kf全频带大于1，输出输入匹配做完都要考虑一下稳定性


嗯嗯，我是想先熟悉一下最基本的仿真，然后做个两级的走走流程，谢谢前辈指导～

学习了

    请教一下PA跑tran是震荡是个什么情况?是输出波形有明显的抖动吗?谢谢

学习了！

小编这个问题后来是怎么解决的?
我的PA输入匹配好之后，发现port给出的功耗远小于我设置的功耗，目前也不知道哪有问题，而且输入稳定前会有一段震荡，不知道是不是正常现象还是我设计错了，小编是怎么解决的?求赐教
