版图中MOS管的栅是蛇形的是什么意思
录入：edatop.com 阅读：
今日分析国外电路的版图，发现里面很多传输门中的NMOS和PMOS，他们的栅都像电阻那样成蛇形的，我看周围也留有很大的空间，应该不是为了节省面积吧，那到底是为何这样画啊?

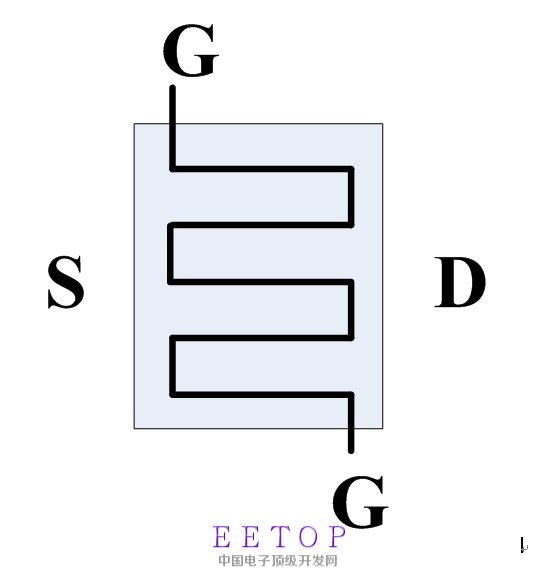

管子就像图中那样，好像是0.25的cmos工艺
分享上来看看呗，
提供电感。
什么工艺?
管子就像图中那样，好像是0.25的cmos工艺
因该设计采用了倒比例管，就是L比W大的那种。
搞反向的?
估计是设计人员随便画的吧，个人认为不会是为了考虑寄生的，主要是根据管子类别画出来而已~
6楼正解。
这不是到倒比管吧?L就是那根长线的宽度，而W应该是长线的长度哦
恰恰相反，L是长的
不是这个原因
是单单传输门这么画嘛?
如果是传输门，个人猜测，增大w/L，同时减小寄生的Cap，因为保持面积尽可能小
不是倒比管的版图，应该是宽比长大很多的管子的版图
就是倒比管，提供大L
