求助给实质性建议。关于CPPLL Vtrl-Time曲线很粗（抖动）问题
录入：edatop.com 阅读：
VCO是2.5G
Kvco=128Mhz/V
Icp=40uA
N=32
Fref=78.125Mhz
R=43.16K
C1=76.84p
C2=7.684p

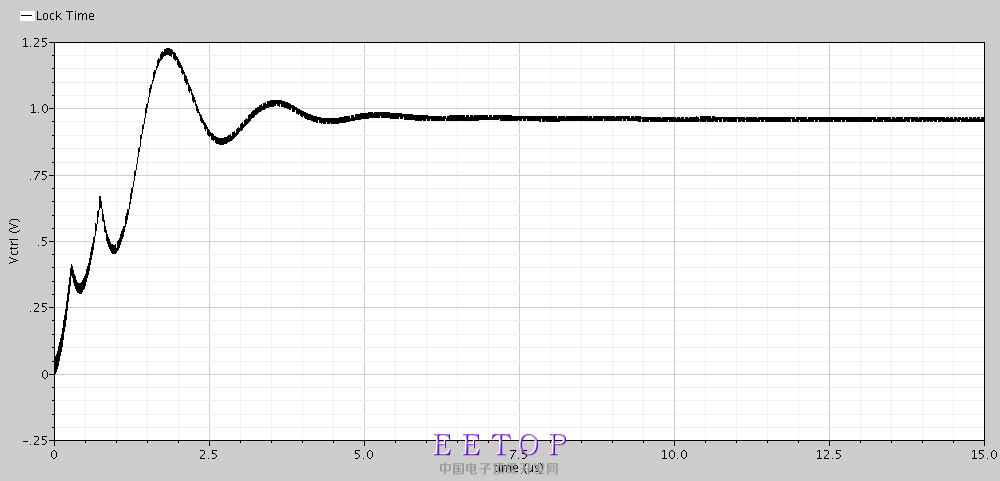

可以看到CP在0.3V-1.3V匹配良好，曲线是重叠的。
自己觉得有可能错误的地方是 我的带宽取的1Mhz，因为取1/20还是太大了。
希望有人能帮我，谢谢
电容小了吧
取稳定部分的控制电压信号做FFT看下谐波成分，如果是ref频率的能量很大可以再串个RC滤波，如果是fractional spur则考虑改善电路的线性度。
thank you very much
就靠这个瞬态仿真的图来看VCTRL抖动，似乎也不大可信。当然你这个可能有问题，如果仿真VCTRL很干净，也未必保险了。
你想问的是压控线粗，还是压控线抖?
该怎么进一步看
