奇怪，DC-DC BOOST占空比不稳怎么回事？

dc-dc boost，测试时占空比，很有规则的，一个大，一个小，交替出现
大小两个占空比都很固定，频率也很稳定
在一段输入和输出范围内出现
调节环路补偿RC没有效果。
请教这可能是什么原因形成的?

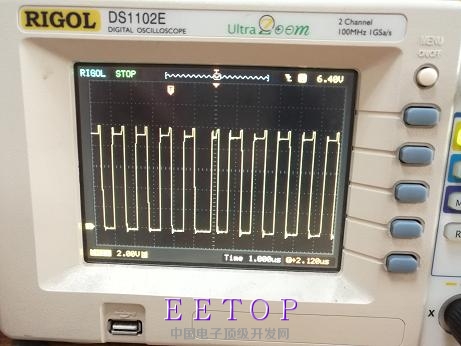

补个图如下：很有规则的两种占空比，没有中间过渡。

电流环不稳定

那请教为什么改变电流环采样比率，对波形几乎没什么影响呢?该如何处理?
谢谢！

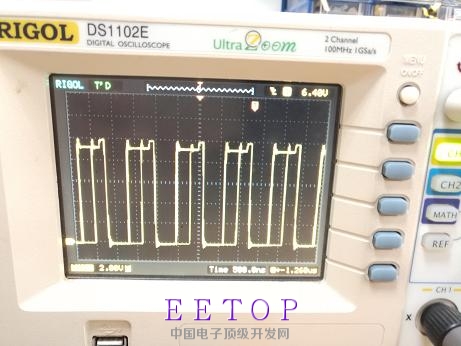

还有这种：前后波形都很稳定，突然有一个占空比异常奇怪。怎么找原因啊！

    感觉你的示波器的采样精度不够啊，，，感觉像波形的问题。

  谢谢回复  示波器开了带宽抑制
  dc dc频率也才1M不到，应该跟示波器带宽没什么关系。
上图中，中间一个波形占空比较小，就是波形本身问题
为什么前后波形正常，间隔几个周期之后，突然出现一个波形占空比异常的。
不知道什么原因，所以来求救！

   你试试增大斜坡补偿量~

高压同步BOOST，做这个还不多，
不过大小波的问题好解决

   老大，怎么解决，指条路啊！

试过改变电流采样电阻，换过电感量，增大过输入输入电容，都没有多大变化。

出现这种情况，一般有几下几种可能性：
1、算一下斜坡补偿够不够，如果不会算，就看一下占空比低于45%时还会不会有这种情况，
2、电流采样会不会有过冲
3、仔细检查地线，是不是噪声引起

1. The structure is voltage mode or current mode?
2. Could you have the Inductance current waveform ?
mpig

我也比较怀疑是其中的1或3跟占空比相关的，但如果是1，为什么我调节电流采样电阻，会没有什么变化?电流采样电阻直接影响斜坡补偿的。
如果是3，就比较麻烦，不知道哪的干扰引起的。

出现这种情况，一般有几下几种可能性：
1、算一下斜坡补偿够不够，如果不会算，就看一下占空比低于45%时还会不会有这种情况，
2、电流采样会不会有过冲
3、仔细检查地线，是不是噪声引起

谢谢回复。
   电流模式的   没有电流波形。

1. If you have current waveform, you can check the slope comp. is ok or not.
2. If your high side and low side MOS are in the chip, you can add a big Cap on VIN or VOUT when you doubt the noise.
mpig

基本确认是斜坡补偿原因。谢谢各位

还是谐波补偿不够吧！
