求帮忙:用.18coms工艺设计差分放大器时把电阻换成P管就完全凌乱了....

录入:edatop.com    阅读:
电阻带负载时输出压摆0.4--1.8,增益也将近有30倍,为何我换成P管,我做了个DC扫描输出压摆整个一直在1.6-1.8V之间了...而且完全没增益.......,在线等求帮忙啊

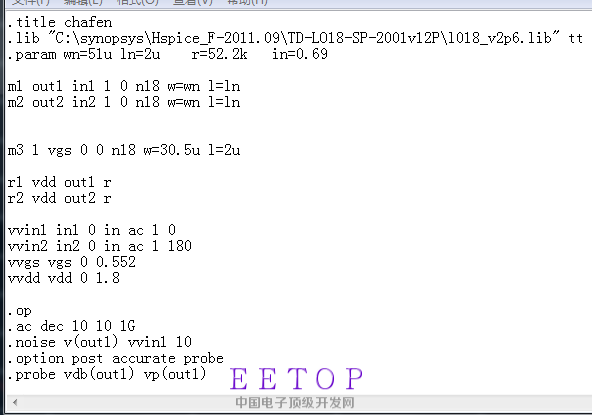

这是电阻作负载时的网表



回复 1# xiaohaoya1793

   图是这个样的..

換成PMOS後,
因為您要設計differential Amplifier
您的運放就額外需要Common-Mode Feedback Circuit 才會work.



   能说说为什么吗?
