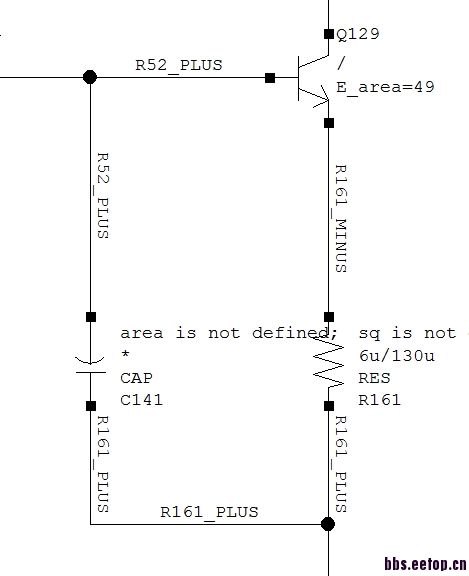

这个电容有什么作用

如果这是作为sourcefollower用，那这个电容容值应该等于sourcefollower输出电容容值吧?

   没有这个电容不还是sourcefollwer吗?放在这个位置有没有什么特殊的辅助作用

     这个是在高频大摆幅输入信号下的特殊考虑,主要是为了解决高频下source follower对负载电容充放电，从而改变了流经source follower的电流，进一步改变Vgs，导致非线性增大。这个类似的结构在今年12月份即将发表的ADI的14bit 1G采样的ADC，有详细的解释。不过我比较怀疑这样做的有效性，因为加的那个电容实际上又从输入端额外引入了电流，这一电流的非线性项未必比输出负载的非线性小。

给这三个元件就能说清楚电容是干嘛的也是牛人。

电路太少了吧，不能搞清楚啥作用

高频旁路电容，旁路到地。

   受教了

谢谢分享！
