请教一种奇怪的运放结构

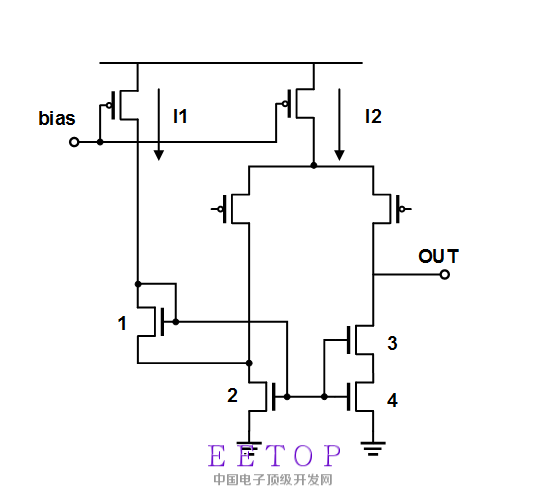

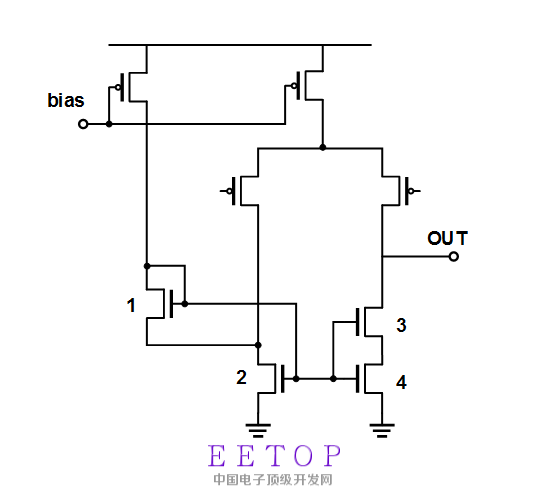

小弟在设计一个RFID解调器电路，参照论文中搭的电路图。峰值检测电路中构成电压跟随器的运放结构很奇怪。没有见过这种不平衡的结构，论文中也完全没有介绍。于是发到论坛上来请教一下各位。关键是如何在DC下调整这种不平衡的运放

有一点设计的思路是，Vgs2要比Vgs1大出一个Vds2，调整的过程中通过增大（W/L）1减小Vgs1但是gs电压会很快小于Vt。而且右边那两个串联mos不太懂是什么意图

1,2和3,4对应的。这是一个解决headroom不够的好办法。

   谢谢回复。增加headroom是指通过并联M1的方式吗?而M3，M4增大输出阻抗?

就是Diod不放在M2上。但作者的本意可能不是解决Headroom的问题，有可能是加个Offset电压。

M2,M4 在工作在trode region.
m1 是source follower, 形成一个正反馈。

调整M1（Vth）的。 M1和M2不必在三极管区。 M1和M2应在饱和区。

   谢谢回复。M1形成正反馈我理解了。M4工作在linear region我也可以理解。M2似乎可以在饱和区吧?或者说在这种应用下M2在饱和还是线性都可以?

   谢谢回复。我正在调整M1,M2这两个管让他们饱和。

我问了老板给我的解释是这样。这个运放在正向输入时电流I2流向M3,M4。M4工作在linear region提高增益。M2的电流由I1提供。

我还有一点疑惑的是M2的尺寸是否应该根据I1来设计

目前M1工作在饱和区，M3M4在线性区，而M2雷打不动Vds < Vdsat 40mV 左右

顶一下，感觉评论里面还没有完全分析透彻啊

M2应该工作线性区
假设1，输入管截止，M2电流等于M1的电流，此时M2工作在线性区
假设2，输入管不截止，M2的电流由M1和输入管提供，根据电流公式，当M2的电流几乎都由输入管提供，此时计算出Vds2依然小于 （Vgs2-Vth2）

谢谢分享

   感谢回复
   这个电路已经调出来了。我引用 斩空无语 的分析详细解释下：M1，M3对称，工作在饱和区；M2，M4对称，工作在线性区。这个运放不使用于放大小信号。目的在于利用线性区负载增大增益。达到快速跟踪峰值的目的。

学习一下

请教下，这种和普通的五管运放有什么不同呢?增益同样面积差不多吧。

   这个电路不是在线性区工作的。是利用非饱和负载的非线性来达到快速跟踪峰值的目的。小信号增益的话可能比五管运放还要低

请问这个电路所检测信号的交流频率是多少?

   160K以下吧，不过我测试时候用的是1M的信号，也没啥问题

最近流片加了一个类似模块，用于13.56MHz幅值检测，参考的专利是US2004/0027174 "FAST SAMPLE AND HOLD PEAK DETECTOR CIRCUIT"

Martin_Analog Integrated Circuit Design, 2nd edition的269页 Fig 6.20中有类似电路，其中一个解释是辅助增强压摆率

   谢谢，我回头找来仔细看下。我们这个也是用来峰值检测，900MHz的

交流，感谢分享
