设计增益10倍左右的差分放大器

最近需要设计这样的放大器，增益20db左右，-3db带宽大于20M，同时需要有较大的动态范围（>70db）和比较好的线性度，请问采用什么样的结构比较好
我一开始选择的是CMOS单级差分结构，使用的是0.35um工艺，结果增益随便做做就超过了50，想把增益做到低于20还真的不是很容易，现在想到采用带反馈的运放来实现，不过可能是自己对反馈结构掌握的不好的原因吧，总是做得不理想。
希望大家帮忙解决问题，提出好的建议
thx

需要反馈

我也知道加反馈的肯定要好一些，不过我现在做的运放是一个差分转单端的结构（双端输入，单端输出），我不知道反馈具体应该怎么加

电路反馈
电阻比例为R2：R1＝9：1
电阻串连在输出端和地之间，R2一端接vout。
运方的正输入端即为输入信号，负端接在R1和R2之间。

谢谢哈，可是我的输入是差分信号啊，这样的连接方式似乎只是单端输入哦

运放的增益 为 gm*Ro
减小Ro 或是减小gm
减小Ro，可以增大电流
减小gm，可以在源端加入反馈，比如加个电阻

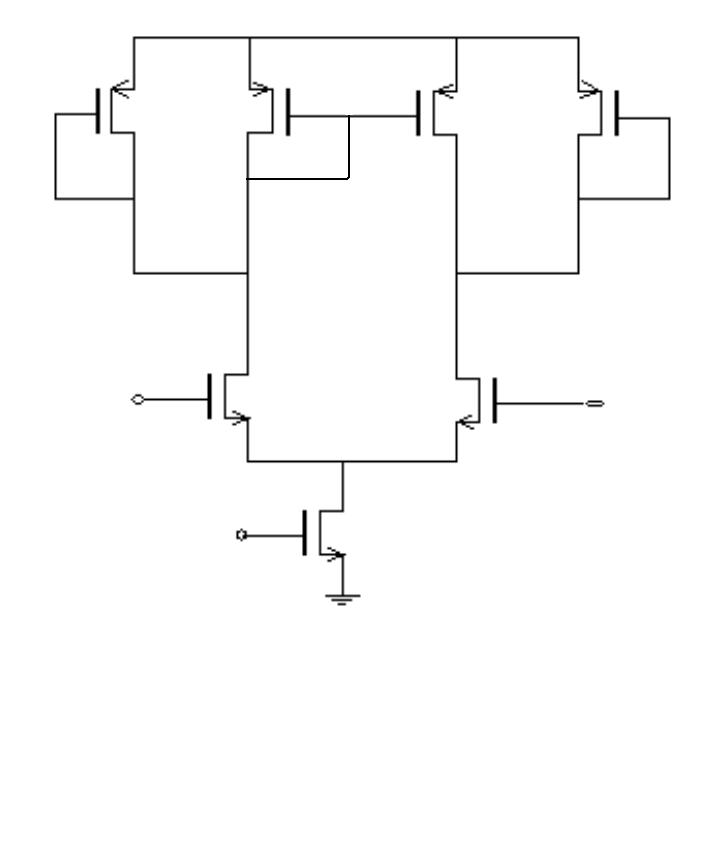

这个

单端输出，两个差分管带有源负载

楼上的怎么工作?

differential pair+各種load都做的出來吧！

采用电阻做负载就可以啦
电阻做多大 根据你的要求算咯

现在用的就是这个结构，谢谢了

闭环的反馈结构简单
贴个开环结构看看能工作不。

非常赞同！
吧输出电阻减少就是了！既可以增加带宽，又可以减小输出增益！

你需要的是20db的增益，且需要良好的线性度。一般来说必须采用负反馈结构。接成差分结构（即减法器）就可以满足你的要求，电路图上面已经有人给出了。
用开环放大器实现稳定的增益，理论上可以做到，但实际工艺无法实现，因为器件参数漂移性大。

确实是这样的，开环的话大信号线性度不能保证，而且工艺角温度仿真偏差较大
还是闭环稳定一些

   我最近也要用.18工艺的coms设计跟你画的图类似的单级放大，可是遇到问题了...想咨询你一下
