在cadence Virtuoso® Schematic Editor工具下怎么把电路图打印出来

谁知道在cadence Virtuoso® Schematic Editor工具下，怎么把电路图打印出来吗?

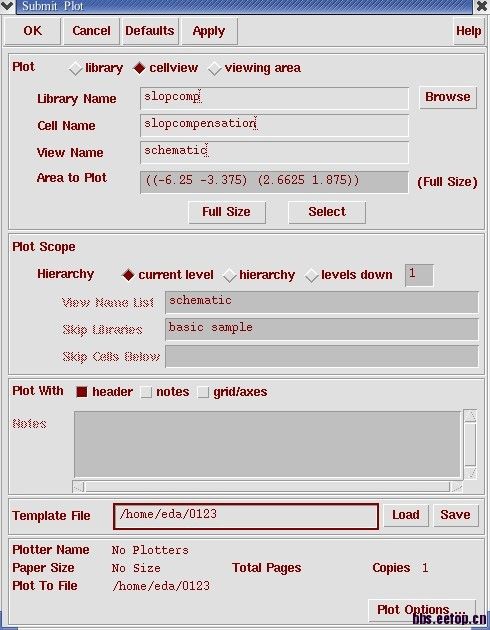

我点的是Design>Plot>Submit plot

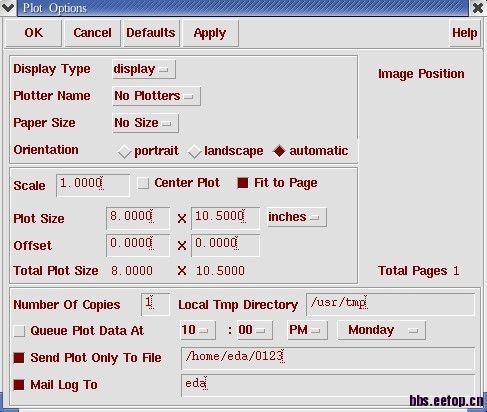

然后那个 plot option下的Plotter Name 和Paper size无法设置，不知道应该怎么搞?

用截图软件截图在打印吧，简单可行

    用截图软件截下来的图背景是黑色的，这样打印在纸上就不太好了

    为什么要在这里截图呢?这个图要是写论文肯定是要自己画的啊

要好看一般都另外画，比如visio

截图后取反色，就不黑了

我知道两种方法
1.截图后反色
2.visio画，元件库eetop上有

一堆人答非所问！你的菜单操作完全正确！
可惜你的设置没有plotter，安装设置后选择对应的打印机就能打成ps格式，再用ps2pdf转成pdf文件，矢量图很清晰，无限放大！

    怎么安装呢?

nice。

cadence 的安装目录下有打印机配置文件的示例，只需要copy到自己的home目录下即可使用打印机的功能了。
我记得示例配置文件的路径应该是CDS_INSTALL/tools/plot/samples/cdsplotinit.sample ,把它copy到自己的目录下改名为.cdsplotinit即可,对了，忘了说一句，CDS_INSTALL指自己的cadence安装目录，这个大家都应该懂得吧

同问，知道的大大说说。

    还是不清楚啊求大虾指点 按照你说的把那个文件copy改名到我/home下了 按照小编的设置图还是不能选

    弱

    请举个例子~我重启了cadence 出现plotter了 但是template file 和options里面的 send plot to 不知道写什么~要保存为abc的图能举个例子不

    额，搞定了 但是只能在win下用pdf看。linux打开是白的

同问啊，我按11楼所说的方法复制过去了，还是说no plotter。跪求举例子啊

学习了

学习了，呵呵

这里有个详细的设置文章。
http://www.eetop.cn/blog/html/03/6503-24670.html

20楼好强

电路中添加一个US_8ths的sheet框就行了

   求问怎样安装设置
