banggap中的OP
录入：edatop.com 阅读：

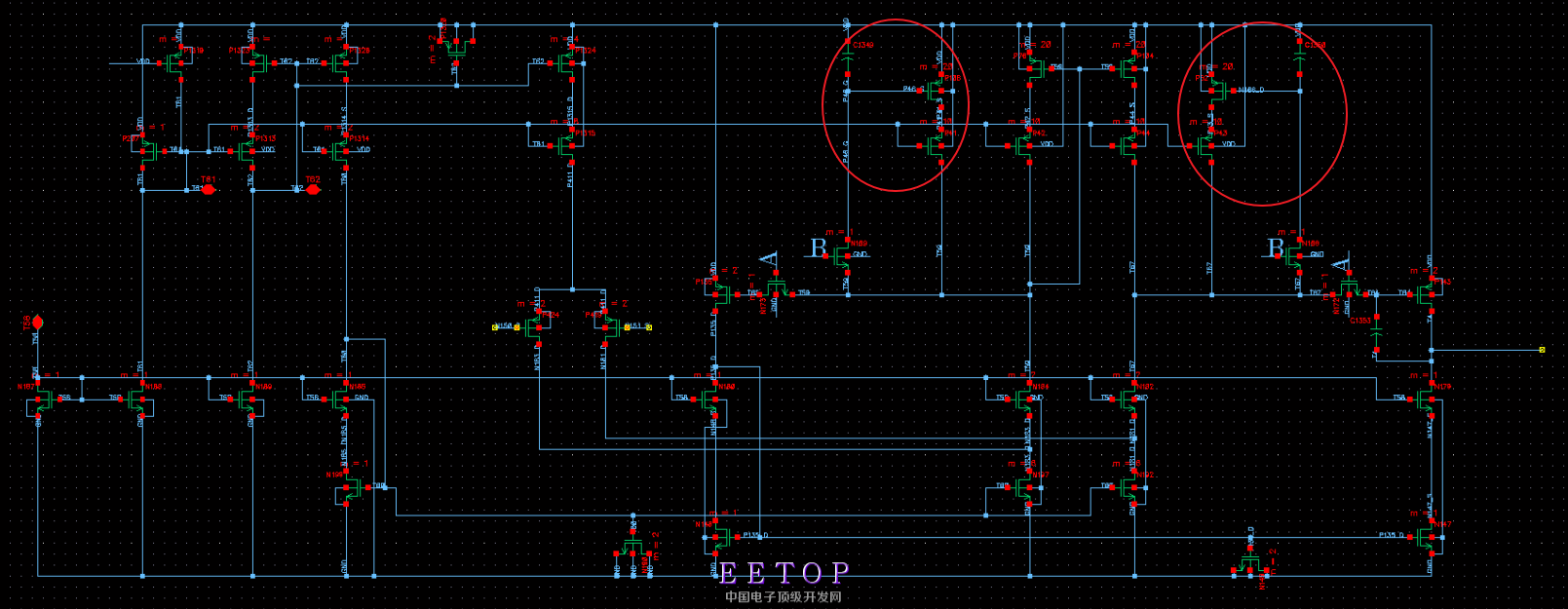

图中A为高电平，B为低电平，轻微图中圆圈中的电容和两个PMOS管有什么用
有意思，看不懂啊，cap下端浮空，这个结构应该是改善psr或者加快建立或者补偿的，搞不懂具体工作过程
start up circuit ?
