这个运放的交流输出电阻Ro要怎么计算呢？
录入：edatop.com 阅读：

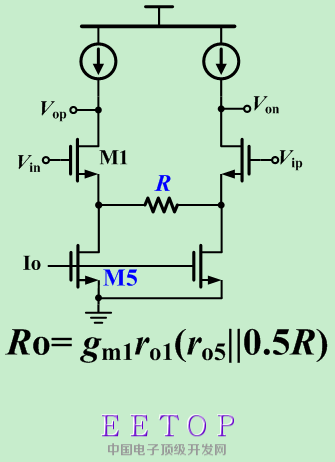

里面M5是镜像电流源，这里认为上面的电流源负载为无穷大
如果认为源极R上无电流话，那输出电阻Ro应该是ro1还是我图里面的计算结果?要考虑最下面电流源M5的阻抗吗
实际电路中R上有电流时，Ro要怎么计算?
求输出电阻Rout 这个问题是不是太简单了啊
画出小信号模型，R可以看成R/2虚地，输出阻抗就是从输出看到的向上阻抗与下面的阻抗并联，上面是电流源，无限大，则输出阻抗就是看到的下面的阻抗，可以推算出结果了
谢谢啦，看来是我图片里的计算结果，我把问题想的太复杂了
