LNA前仿和后仿差异大

录入：edatop.com 阅读：

大家好，我在做LNA，工作频率在2.4GHz,前仿真匹配到2.5GHz,画完版图后发现后仿真和前方真差异太大了，大家看下图，应该怎么解决呢。咋线等，先谢谢大家了

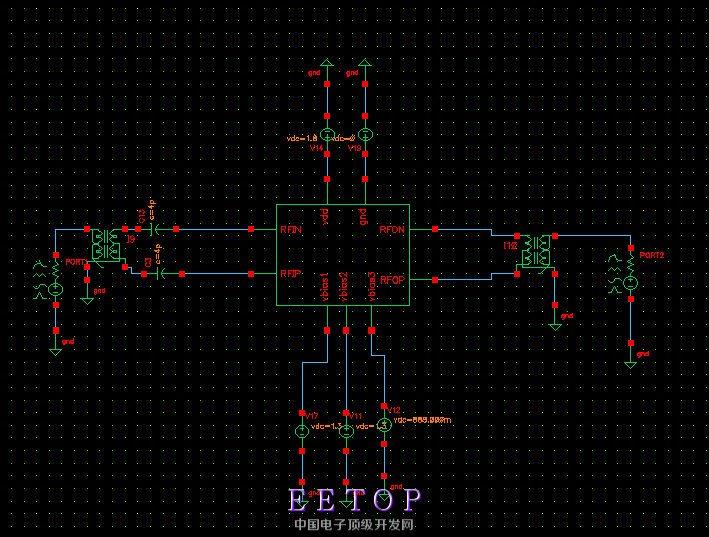

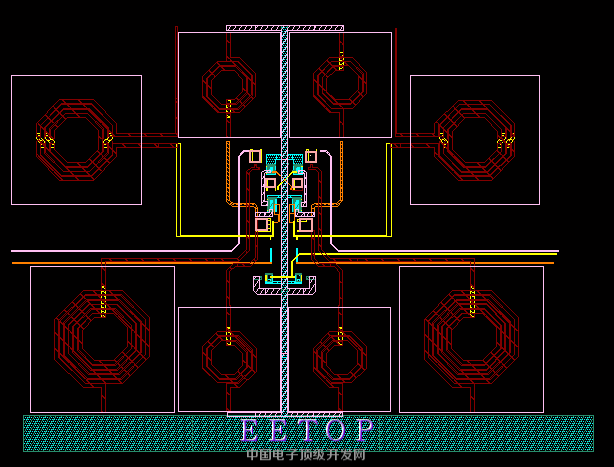

下面是原理图 symbol,测试电路和版图

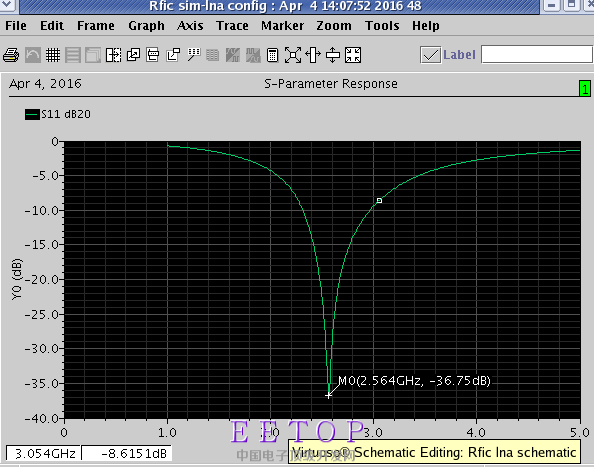

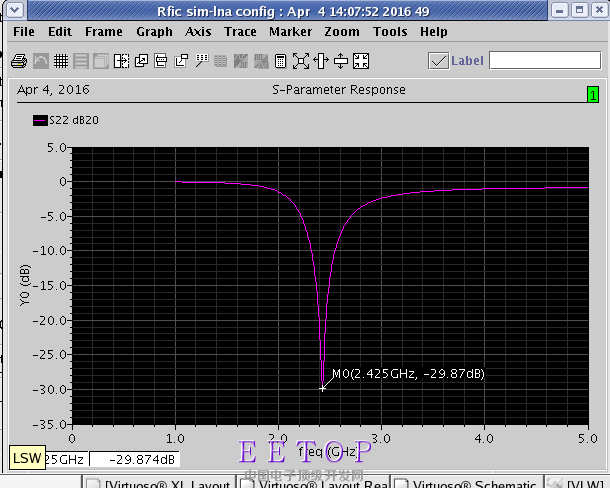

下面是前仿真。s21,s11,s22

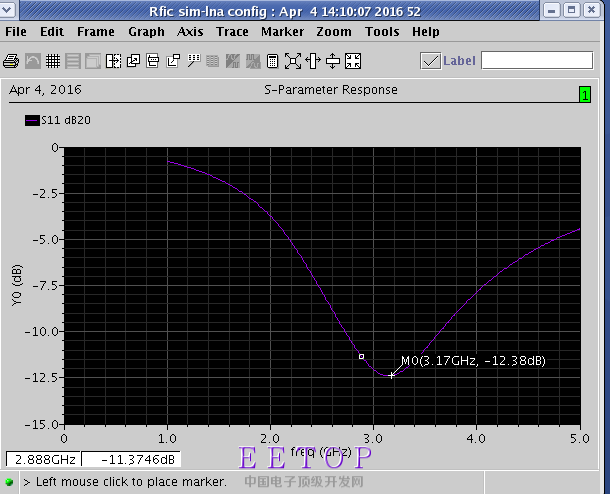

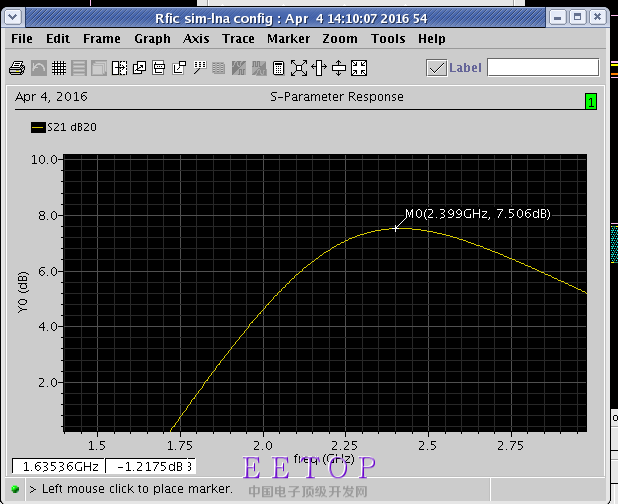

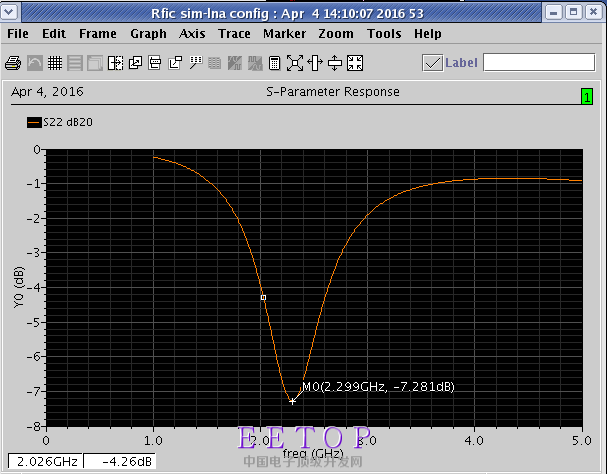

下面是后仿真。s11 s22 s21

有两个图颠倒了，大家明白我意思就行了

谢谢分享

个人觉得是电感的Q值问题，你前仿用的是理想的电感对吧?

实际电感。
