求助一个PLL频谱的仿真问题
录入：edatop.com 阅读：
之前有看到论坛里面有人发过一个PLL的频谱图来看参考毛刺，想问下大家下面他的这个图是怎么得到的，是用tran仿真得到波形，然后再用calculator里面的PSD函数吗?为什么我试过，得到的不是，而且他的纵坐标是dBm
我要给我自己顶下，别沉了，有大神知道的吗?
PSD再取dBm

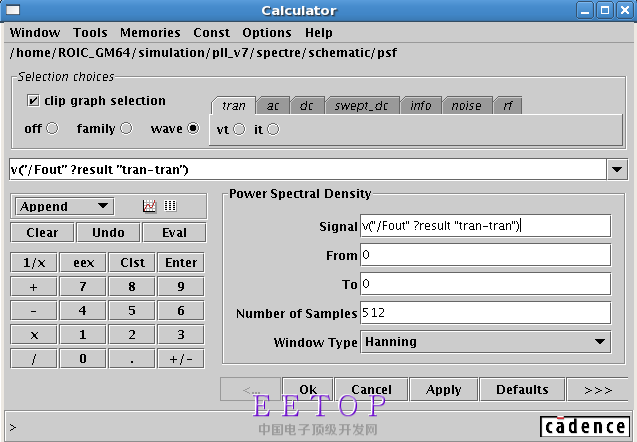

多谢，但是我按照你说的做了之后出来的频率和我的真实频率差别很大，是不是我的PSD设置不当，我的频率是880MHz，下面的PSD要怎么设置呢?
From to 是采样的起始时间和截止时间，需要根据瞬态仿真结果来截取，采样点数设为2的n次方，越大越好。

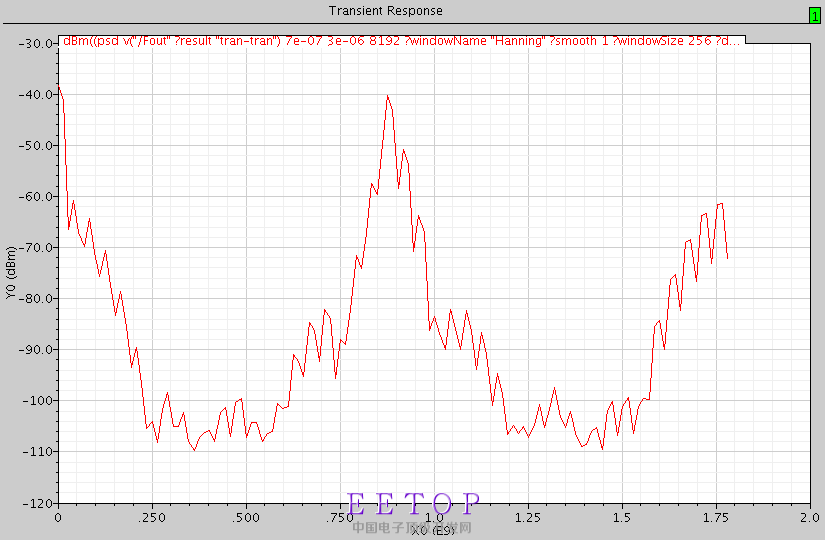

下面是按照你说的方法，采样点设的8192（2的13次），From 0.7u To 3u，Windows size 256得到的波形，怎么看着和别人的图差别这么大啊，是我的设置不合适还是说我的信号本来就有这么差
你的采样点太少，瞬态仿真步进设小一点，仿真时间加长。Windows size 也设置成大的2^n，也可以跟采样点数一样。这几个变量都是越大越好
谢谢分享
