传递函数 波特图的关系
录入：edatop.com 阅读：

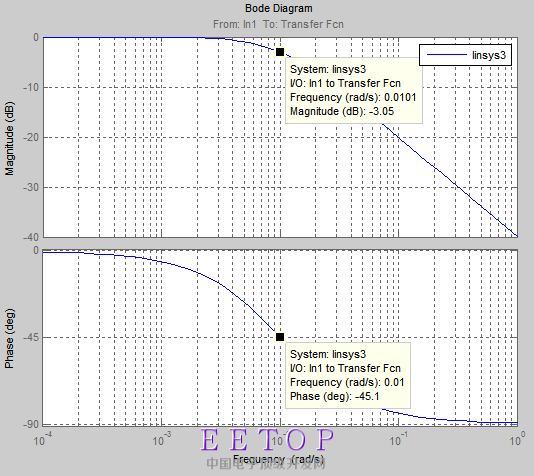

通过传递函数H(s)可以画出波特图，也就是幅频相位特性的曲线。具体这个曲线是怎么画出来的呢?我的理解是先把H(s)换成H（jw），幅频特性曲线就是传递函数在对应的频率处的模值，|H(jw)|就可以画出幅频特性曲线。
举个例子，比如传递函数为H(s)=1/1+100s。 我先把它写成H(jw)=1/1+100jw
假设在w=0.01rad/s处，这个传递函数的幅度就是H(0.01j)=1/1+j的模，也就是|1/1+j|=0.707(-3dB);

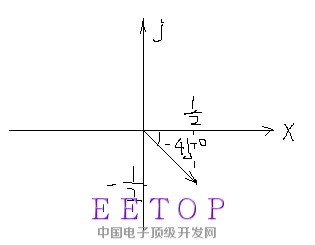

相位值的求解：H(0.01j)=1/1+j=(1-j)/2画出它的图，如下，所以它的相位就是-45度。
这个结果确实是对的，但是通过传递函数H(s)画出波特图的方法真是这样的么?
举个例子，比如传递函数为H(s)=1/1+100s。 我先把它写成H(jw)=1/1+100jw
假设在w=0.01rad/s处，这个传递函数的幅度就是H(0.01j)=1/1+j的模，也就是|1/1+j|=0.707(-3dB);
相位值的求解：H(0.01j)=1/1+j=(1-j)/2画出它的图，如下，所以它的相位就是-45度。
这个结果确实是对的，但是通过传递函数H(s)画出波特图的方法真是这样的么?
对······
