请问一下直流负反馈确定偏置点
录入：edatop.com 阅读：

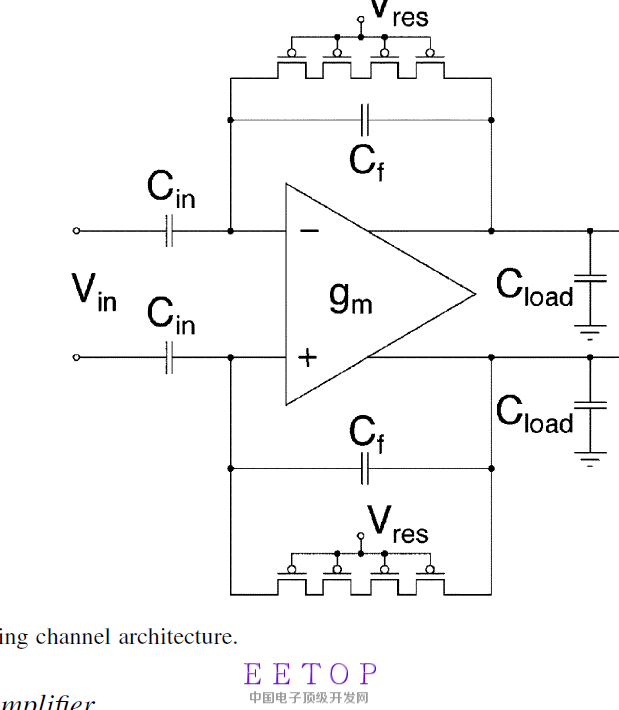

请问一下，上图OTA中有共模反馈，OTA的直流输入偏置点电压是否等于输出共模电压?MOS管是当作反馈大电阻用的，仿真得到输入点并不等于输出点。有点不理解是怎么反馈的。
输入共模和输出共模可以相等也可以不等 看你要求 输出共模不等于输入共模不是什么奇怪的事情 CMFB稳定了输出共模电压，使它被稳定在CMFB中的那个参考电压上
请问怎么确定输入共模点
你这个电路不应该不相等啊...仔细看你的反馈电阻上有没直流电流?
对的，用理想电阻的时候是相等的，没有电流，它这个电路要点就是用MOS管来代替大电阻，但是MOS管有泄露电流，然后直流共模输入点就飘了。
所以你要看那个leakage电流流到哪儿去了，你的输入是栅极不应该有这个。
别是电路接错，电流流到衬底啥的去了。
所有电路都在这里了?CMFB电路呢
