diff amp的问题
录入：edatop.com 阅读：

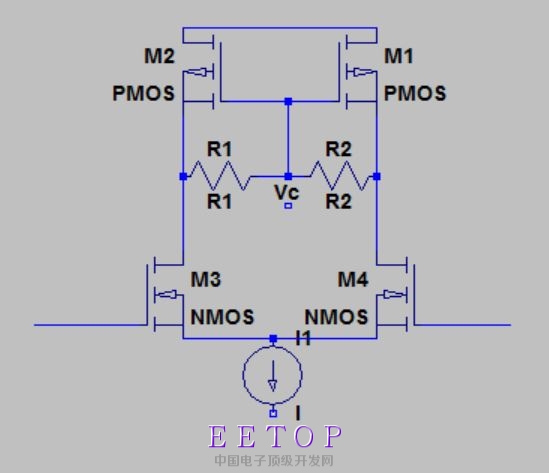

图里面如果R1不等於R2
那麽NMOS diff input的情况下
小信号differential gain跟Vc如何算?
這應該是一個差動放大器吧！
所以R1=R2 是必須的,
主要提供output common mode path,
differential gain = gm*Ro ,
Ro= PMOS_Rout//R1//NMOS_Rout
所以可以知道R1(R2)不可太小,太小diffential gain 太小.
(I/2)=0.5UpCox(W/L)(AVDD-Vc-|Vt|)^2 --> Vc can get ！
谢谢回复
但是题里是R2跟R1不相等的话
对你算出来的这些会产生什麽影响?
是要算失调吗?
要算失调
