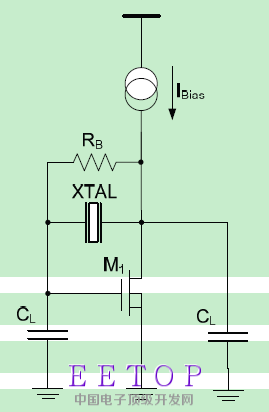

pierce晶体振荡器幅度由什么决定

顶一下，最也碰到这个问题
我的理解是mos电流大于Ibias影响摆幅下限，mos无电流影响摆幅上限，比较粗糙；
lz你这个dc点设置在360mV，这个直观一瞅应该就设置的不合适……。
期待高手解答

电源电压和电流

dc点是由电流和NMOS管尺寸决定， 我是在core电压域用的lvt管，且放大管工作在亚阈值区，所以DC点会比较低。我现在发现增大电流和gm,对环路增益几乎没有效果，不知道你是否遇到同样的问题?

  你好，你是低压应用呢? 前段时间做过32K晶振，用的这种结构，增加电流、PM=0处的增益随着增加的。  你反馈电阻取多大、搞到2M左右试试? 还有这种固定电流源偏置的源放大器，做16M晶振偏置电流太小估计不行，你偏置电流取多大呢?
  估计你那边电流取得过小，放大10、50倍试试?
  晶振也不是特别熟，仅供参考

谢谢分享
