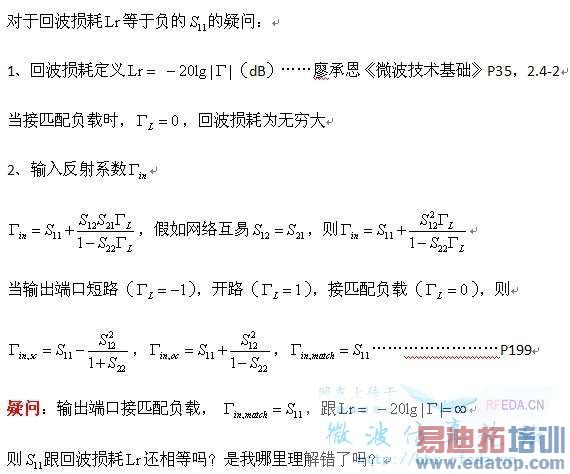

我觉得回波损耗不等于负的S11,是我理解错了吗?
录入:edatop.com 阅读:
冰天雪地求指点!谢谢各位!


S11=0,那么lg(|S11|)等于多少?和RL对应上了么?
使用这个公式应该标明S11测量的是电压/电流或者是功率,否则系数不同。
如果输出端完美匹配,S11是多少?
匹配负载回波损耗为无穷大,完全失配时为零,这就是回波损耗的定义。谁说的S11跟回波损耗相等?回波损耗Lr=-20log(abs(S11))
完全匹配是无反射滴
二端口完全匹配时,S11才等于回波损耗
是书上没写清楚,我看了很多本微波射频书,都有这毛病
Γin=(Zin-Zs)/(Zin+Zs)Zs是源阻抗
S11=(Zin-Z0)/(Zin+Z0)Z0是系统阻抗,一般就是匹配负载50欧姆
不仅输出端接匹配负载,而且也需要输入端接匹配负载,Γin才会等于S11就如前面说的
仔细分析,输出端接匹配负载,使得上两式中Zin相等
然后输入端在接匹配负载 使得Zs=Z0 于是才会有Γin=S11
说相等通常是针对单端口而言……
Γin=(Zin-Zs)/(Zin+Zs)Zs是源阻抗??
这个公式好像有问题吧?
其实你的问题中已经包含了答案:匹配时,Tin,mach=S11,S11=0,故Lr=无穷
