关于瞬态仿真过冲过大
录入：edatop.com 阅读：

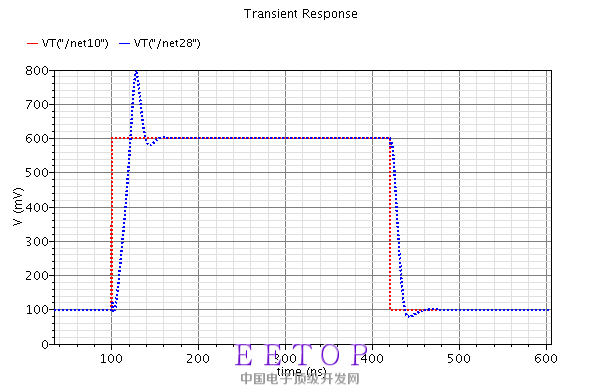

我在完成DC,AC仿真后进行瞬态tran仿真，但发现过冲过大。但是进行AC仿真时的相位裕度有54度，增益为80dB.为什么呢?
此电路主要用于buffer
我是新手，求指教！
相位曲线尾巴又翘起来是否有影响?
此电路主要用于buffer
我是新手，求指教！
加强BandWidth或者SlewRate，这两者是一致的。
谢谢！我采用的是最简单的二级放大结构。我在输出级增大电流后过冲明显减小，但是在通过增加输入管的W/L来增大gm值，增大GBW的方式并不理想。

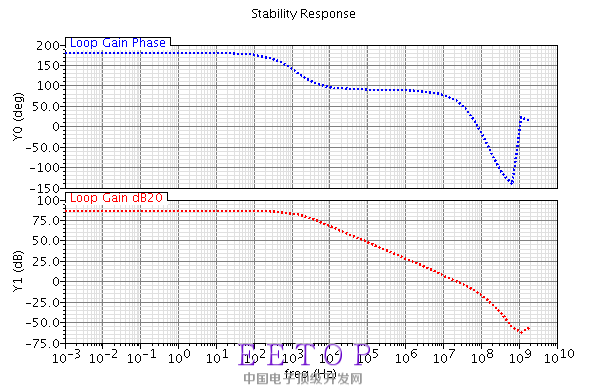

此外，采用增大输出级电流后，有一个如下图的现象，不知道是否影响。
相位曲线尾巴又翘起来是否有影响?
应该不影响
谢谢！还发现一个问题，采样的电压和实际输入的电压大概会有0.2mV以内的固定偏差，对于这个问题有什么方法可以减小吗?因为要保证10/12bit的设计进度。
再补充问一下，相位图尾巴上翘的主要原因是什么呢? 我知道更极零点有关，但还不会分析。
开关的馈通效应和运放的增益带宽共同影响offset，可以减小但很难完全消除。相位上翘应该是多个高频零点凑一块去了。
